大型激光裝置脈沖波形調控技術
發布時間：2023-09-04 來源：《強激光與粒子束》2023年35卷第8期
摘 要
精密高效的脈沖波形調控是大型激光裝置滿足慣性約束聚變實驗需求的重要技術之一。脈沖波形生成原理是通過編輯任意波形發生器中每個子脈沖的電壓值，經電光調制器轉換為光脈沖強度形成任意形狀的激光脈沖輪廓。在電光轉換過程中，各子束響應過程并非線性且子束間存在個性差異。為實現此條件下精密高效的脈沖波形調控，制定并開發了基于閉環迭代思路的激光脈沖波形快速調控方法。實驗結果表明，算法可在10 min內實現任意脈沖波形整形，并具備23∶1高對比度脈沖波形調控能力，調控精度均優于10% (rms)，滿足常規物理實驗運行條件下對激光參數調控的精度和效率需求。
關鍵詞
高功率激光裝置；脈沖整形；迭代算法
正 文
慣性約束聚變（ICF）采用激光裝置產生的高能量激光脈沖作用于物質。不同實驗的激光脈沖形狀需求不同，且束間激光脈沖的一致性對精密物理實驗成敗至關重要。國外高功率激光裝置，如美國國家點火裝置（NIF）和法國兆焦耳激光裝置（LMJ），均是由前端產生激光脈沖并進行時間輪廓整形，然后由預放大器和主放大器進行能量放大和空間擴束，最后經終端系統頻率轉換為三倍頻光。為了實現所需的三倍頻光時間脈沖輪廓，需要執行兩步流程。首先，采用逆算模型從目標三倍頻脈沖反演計算出預放段重頻目標波形，然后在重頻波形測量點與前端任意波形發生器之間進行閉環迭代。NIF采用的閉環方式是在波形幅度調制系統中用任意波形發生器對45 ns方波進行雕刻，并在迭代過程中引入了一個基于電壓調整量變化的調整因子來應對非線性響應帶來的問題。當波形閉環連續6次迭代的標準偏差優于設定閾值時，則滿足收斂要求停止閉環。NIF子脈沖為300 ps的高斯電脈沖，為獲得小于100 ps的上升沿，引入了方波調制器對激光脈沖邊緣進行裁剪。此外，NIF子束間具有良好的一致性。通過開發軟件、集成算法和策略，NIF實現了1 h自動閉環48個脈沖波形的能力。
其他在建或建成的大型激光裝置同樣迫切地面臨精密波形調控能力的建設以滿足物理實驗需求。由于各個裝置的個性差異，NIF裝置的方式并不完全適用于其他裝置。對于我國ICF激光裝置來說，每個子束獨立可調且具有明顯增益差異。此外，任意波形發生器的子脈沖是100 ps的高斯電脈沖，能天然地產生更陡峭的上升沿和下降沿。針對我國裝置的特性，需專門定制算法和策略，開發脈沖波形閉環軟件。
本文介紹了我國ICF激光裝置脈沖波形調控技術。在子束差異顯著且電脈沖幅度轉變?yōu)楣饷}沖幅度過程是非線性響應過程的場景下，通過開發算法、制定策略和軟件，實現了適用于所有子束的高效率、高精度脈沖波形閉環調控能力。
Part.01 脈沖波形整形原理 1.1 脈沖整形的響應原理和特性

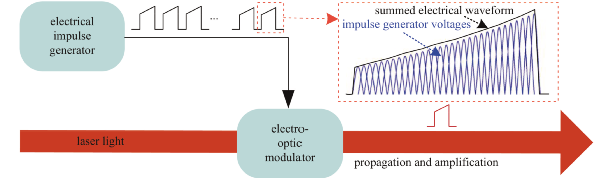

脈沖波形整形過程是通過任意波形發生器產生許多脈寬為100 ps的單元電脈沖，電脈沖作用到電光調制器對光脈沖強度進行調節。當堆積不同數量、不同電壓值的單元電脈沖時，即可產生不同形狀的光脈沖。圖1展示了電脈沖堆積與光脈沖輸出的示意圖。整形后的光脈沖再繼續傳輸和放大。
圖1 脈沖堆積實現波形輪廓整形

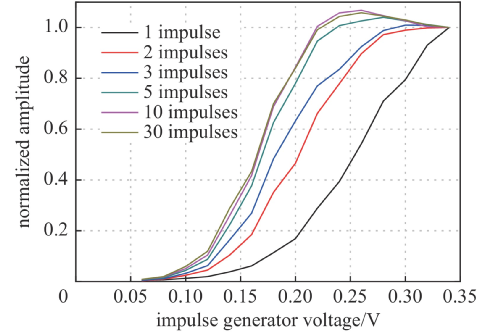

由于器件、預放重頻增益的差異，各路所表現出來的響應曲線并不相同。測試發現，即使在同一路中，不同數量的電脈沖堆積所產生的電光幅度響應也不同，如圖2所示。也就是說，電脈沖相互間存在著級聯效應，即對鄰近的幅度響應產生貢獻。但其響應過程仍存在著非線性響應的共性特征，在低電壓區響應遲鈍，在高電壓區出現飽和效應?；谝陨咸匦?，很難用一個簡單的響應函數來描述復雜的脈沖輪廓整形，因此，我們?nèi)匀徊捎没陂]環迭代的策略進行脈沖波形整形。
圖2 不同數量子脈沖堆積的電光響應曲線
1.2 脈沖整形的流程設計和算法

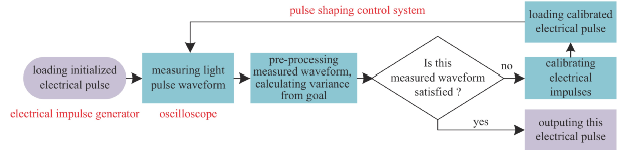

圖3是實現脈沖波形閉環整形的流程設計。首先，由任意波形發生器產生初始電脈沖序列，作用于電光調制器后生成初始光脈沖形狀；初始脈沖經傳輸放大后在測量點由示波器捕獲脈沖形狀；之后由閉環軟件計算目標波形和實測脈沖波形的差異；若此差異滿足偏差要求，則輸出該電壓波形，若不滿足，則根據差異完成電壓調整，調整后的電壓值再次加載到任意波形發生器上，直至實測脈沖波形滿足要求。迭代流程中電壓波形加載和計算時長通常在5 s內，脈沖波形采集時間通?？梢钥刂圃?0s內，則單輪流程可控制在30 s內，按最多迭代次數20輪計，通常10 min內可完成一個脈沖波形調控。
圖3 脈沖波形閉環流程
閉環流程的核心是迭代算法，其基本思路是補償偏差。假設電脈沖作用于電光調制器的過程是線性的，則在一個脈沖波形序列的第i個位置處應加載的電壓
Vi=VmaxGi
式中：Gi是歸一化目標波形位于第i個取樣點處幅值；Vmax是任意波形發生器上最大可用電壓；Vi是該位置點處應加載的電壓。實際上，電光響應過程是非線性的，再加上鄰近子脈沖的級聯響應，其過程更為復雜。因此，測量波形與目標波形之間會存在響應的偏差，根據此偏差進行電壓修正
ΔVi=k(Gi?Mi)VmaxGi

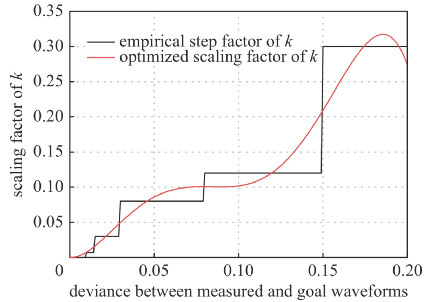

式中：Mi是歸一化實測波形位于第i個取樣點處幅值；k是引入的一個調整因子，用來提升迭代效率和精度。隨著迭代結果逐漸逼近目標，調整因子的值也是動態調整的。依據大量調整經驗和效果獲得了圖4中黑線所示的階梯調整因子，其大多數時候使脈沖波形閉環迭代具有很好的收斂性，但當實測脈沖波形與目標波形偏差處于階梯處時，收斂出現震蕩。為此參考了圖2的響應曲線，考慮將響應曲線的趨勢結合到階梯調整因子中，獲得了圖4中紅線所示的優化后調整因子。且偏差量超過設定的圖示范圍時，調整因子直接取最大值。
圖4 調整因子隨偏差量的取值變化
1.3 迭代過程中的脈沖波形對齊
當計算測量波形與目標波形的偏差量時，測量波形與目標波形之間必須實現一致的時序?qū)R，否則將導致下一輪偏差計算錯位，進而打亂整個閉環流程。通常的波形對齊方式采用上升沿對齊、下降沿對齊或質心對齊。當脈沖波形沒有陡峭的上升沿或者下降沿時，上升下降沿對齊是無效的。而質心對齊對正在調整的、時間積分面積不斷變化的波形來說也不適用。本閉環流程中采用添加一個時間基準脈沖的方式，如圖5所示，在任意波形發生器上與整形脈沖下降沿間隔1 ns的位置增加一個電脈沖，利用該電脈沖形成的高斯光脈沖的峰值確定整形脈沖波形時間窗口，實現與目標波形穩定的時序?qū)R。當閉環流程完成后存儲電壓波形時，去掉基準脈沖。
圖5 利用基準時序脈沖對齊測量脈沖與目標波形
1.4 上升沿校正

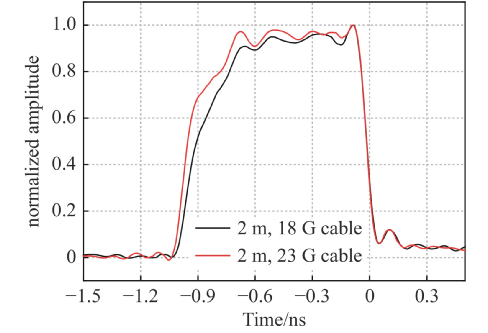

不同電纜在傳輸電信號過程中，響應性能不同，導致信號上升沿坍塌，在電光轉換形成光脈沖輪廓時，光脈沖輪廓上升沿出現相應的坍塌，如圖6所示。在閉環逼近目標波形的過程中，上升沿需進行過量校正。在此過程中，由于電脈沖序列首點左側不存在其他電脈沖的級聯耦合作用，首個電脈沖將會過度修正而使上升沿形成尖峰。
圖6 電信號經不同電纜傳輸后產生不同光脈沖響應
為了避免首個電脈沖過度修正，必須對其進行電壓值干預。通過多次測試和優化，每一次迭代計算后，首個電脈沖的電壓設置如下
V1=V2
式中：V1和V2分別是第一、第二個子脈沖電壓。
1.5 收斂判據
受限于光纖傳輸和空間光傳輸?shù)母鞣N效應，如幅頻效應，測量條件和算法整形能力、整形輸出脈沖波形與目標不可能完全一致，且脈沖波形迭代收斂到一定程度后出現震蕩。脈沖波形收斂程度以測量波形與目標波形之間偏差的均方根（式（4））來表征，其值越小，收斂度越好。此外，由于上升下降沿在測量上的響應度不足，連續脈沖波形的第一個點和最后一個點以及整形脈沖波形的臺階處不計入均方根計算。目前采用的策略為設置固定的閉環次數，到達設定次數閉環即停止。每次迭代計算的電壓值、均方根值均暫時存儲，待閉環結束后，從中自動挑出rms值最小的電壓值作為最終閉環輸出。
Part.02 實 驗

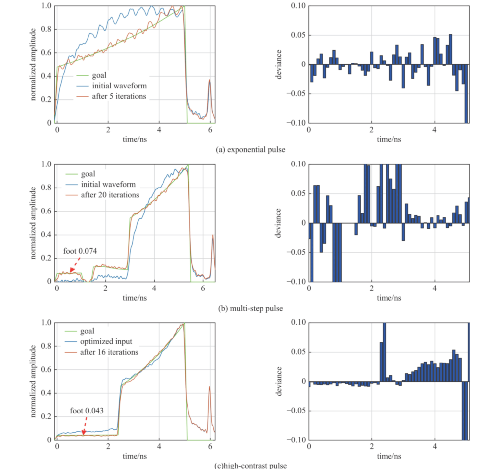

根據以上算法和策略，我們在裝置上開展了大量測試，并開發了軟件平臺，形成應用。在圖3所示的閉環流程中，任意波形發生器的可調電壓范圍為0～0.35 V, 電信號子脈沖脈寬100 ps，激光波長1053 nm，整形、放大后的重頻脈沖采用光電探頭和示波器測量。光電探頭的波長響應范圍為300～1100 nm，響應時間為60 ps，示波器采樣率為8 GHz。閉環控制系統執行時，計算示波器測得的波形與目標波形偏差，通過式（2）修正后重新加載電壓至任意波形發生器。閉環系統將重復此流程直至設定的閉環次數結束。圖7是在裝置三條不同子束中開展的不同形狀的脈沖波形閉環，分別是指數波、整形波形和23∶1高對比度脈沖。每個脈沖波形設定了20次閉環，耗時約8 min，閉環結束后自動從中輸出最優閉環結果。三種脈沖波形的最優閉環結果分別出現在第5次用時2 min、第20次用時8 min和第16次用時6 min，其rms值分別是2.98%、5.11%和8.29%。其中，指數波和整形波形是通過目標波形直接生成初始輸入電壓，測量噪聲和幅頻調制沒有進行精密控制；而為了保障23∶1高對比度脈沖波形的閉環精度和效率，初始輸入電壓采用歷史類似脈沖波形的電壓加載、測量噪聲和幅頻調制均控制到最低后才進入閉環流程。
圖7 三種脈沖波形的閉環結果
從閉環結果來看，圖7（a）和圖7（b）都存在指數波形狀部分，由于幅頻調制的影響，圖7（a）指數波部分偏差大于圖7（b），圖7（b）和圖7（c）都存在腳平臺部分，且圖7（c）的腳平臺更低，但由于對圖7（c）的脈沖測量信噪比進行了優化，其腳平臺偏差遠遠小于圖7（b）。通常，為了獲得脈沖波形整體rms優于10%的整形精度，10∶1左右的普通脈沖信噪比應控制在15∶1以上，幅頻調制對比度需控制在0.1以下，20∶1以上高對比度脈沖波形應將信噪比控制到40∶1以上并消除調制。而調控效率會受到調控靈敏度影響，在圖2所示的低電壓和飽和電壓區，調控能力遲鈍。因此整形波形閉環次數多于簡單脈沖波形，越高對比度的脈沖波形需要的閉環次數則更多。為了減少迭代次數，可以優化初始加載電壓，如使用歷史類似脈沖波形電壓、抬升低平臺電壓、建立機器學習等方式。圖7（c）的初始電壓使用了歷史類似脈沖波形的電壓，大大減少了后續迭代次數。調控效率同時也受硬件、軟件及使用策略的約束，如示波器采集時間、軟件是否支持多子束并行等。軟件和使用策略應基于操作可靠性和便捷性進行開發和制定，以實現高效脈沖波形整形。
Part.03 結 論
基于ICF物理實驗對激光參數多樣性和復雜性的需求，以及裝置各子路存在個性差異且獨立可調的特點，本文中，開發了具有適應子束差異的波形迭代算法，可在10 min內實現10∶1對比度左右的任意波形整形，并具備23∶1高對比度波形調控能力，調控精度均優于10% (rms)。但對于更高對比度脈沖波形整形，需提升波形質量和測量條件，優化算法。通過流程和軟件控制，算法可滿足多子束并行的自動波形調控。
