激光平整機助力智慧農業發展
500畝土地，需要多少人耕種？
按照傳統農業種植的方式，起碼上百人。而如今，在濱海新區灘河村唐家恂的智慧家庭農場里，只需要3人便能輕松管理。
方便快捷
無人機助力智慧農業
眼下正值春管的關鍵時節。4月17日上午，唐家恂家門前的麥田邊人頭攢動、熱鬧非凡，原來是唐家恂新購置的1臺無人機正在給小麥噴灑“三防”農藥，吸引村民前來觀看。
唐家恂輕輕撥動遙控桿，無人機螺旋槳開始快速旋轉，隨后緩緩上升，噴出的藥?kù)F均勻地灑在小麥上。僅10分鐘，10畝小麥田便噴灑完畢?！耙郧岸际潜持幭鋰姙⑥r(nóng)藥，不僅效率低，而且特別累，還容易對人體有傷害?，F(xiàn)在有了無人機，噴灑農藥就變得簡單安全多了?！碧萍意f。
唐家恂原是一名施工員，在看到土地流轉的發展前景后，毅然辭去工作，回家鄉承包了500畝土地種植小麥和水稻。唐家恂先成立了智慧家庭農場，并專門去南京學習先進種植技術?；貋砗?，唐家恂一改傳統種植“人海戰術”，采用機械化種田模式。他還考取了低空飛行物操作證，并在今年4月購買了價值7萬元的大疆MG－1P－RTK農藥噴灑無人機。“現在種田都是規?；?、機械化，我國也提倡智慧農業，所以我也要與時俱進，輕松種田?！碧萍意贿叢僮髦鵁o人機，一邊告訴記者。
“無人機能先自動測量農田面積大小，再自動‘作業’，這樣方便我們配農藥，不會出現農藥浪費或不夠的情況。而且無人機不重噴、不漏噴?！迸滢r(nóng)藥間隙，唐家恂告訴記者，人工自走式作業每畝需要15元，而無人機只需10元，受到很多種植大戶的歡迎。
據悉，按照傳統方式，一人一天只能完成10多畝的噴灑作業，病蟲害高發期，如人力不充足，根本忙不過來。無人機的效率則高出人工60倍，由于無人機螺旋槳產生的向下氣流加速形成氣霧流，因此增強了藥液霧滴對農作物的滲透性，減輕了農藥的飄移程度，每畝只需噴1公斤左右的藥液，且農藥有效利用率提高了15％以上，遠比人工防治效果好，為大面積農作物病蟲害專業化統防統治提供了有力的支持。
現在，鹽城、東臺等周邊縣城陸續有種植大戶和唐家恂簽訂植保協議，目前訂單已達到5000畝?！拔疫€將購置5臺無人機，保質保量完成訂單?！?談及下一步打算，唐家恂雄心勃勃。
兩點一線
百畝良田平整有“幫手”
唐家恂的智慧家庭農場里除了無人機，還有多種新型的機械，不僅供自己用，還為周邊農戶提供租借服務，幫助農戶節省人工費用。
在田邊，記者看見唐家恂開著拖拉機拖著一臺“大家伙”緩緩而來。在調試機器間隙，唐家恂告訴記者，這臺“大家伙”是激光平整機，該機械包括發射器、接收器、控制箱、液壓機構和鏟運機。激光發射器通過發出旋轉光束，在作業地塊上方形成一個光面，此光面就是平整土地的基準平面。激光接收器安裝在鏟運機伸縮桿上。當接收器檢測到激光信號后，不斷向控制箱發送信號。通過發射器和接收器保持在同一水平線上，來控制刮土鏟的高度。
種植大戶普遍會遇到土地不平整的問題，有的地塊水平落差達到了30厘米，給施肥、灌溉增加了成本?！艾F(xiàn)在都積極響應滴水灌溉，承包的土地常常都高低不平，人工平整太過繁瑣且耗時長，用激光平整機方便又快速，適合我們以水稻種植為主的地區?！碧萍意{駛著拖拉機正在田間進行平整作業，只見他油門一踩，方向一打，十幾分鐘就完成兩畝田的翻耕，最后，唐家恂再用激光平整機將有機肥鏟平，這樣一塊富有營養的稻田便耕出來了。
據介紹，該激光平整機在駕駛室可以實時顯示田塊平整信息，作業效率高，平整后的耕地高低誤差為2厘米，可以有效改善農田表面狀況，提高農田灌溉水的利用率，較好控制雜草和蟲害，提高化肥使用效率，減少環境污染，實現科學高效種田?！坝眠@臺平整機，不一會兒功夫土地就平整了，以前我們耕田的時候，要將土撬來撬去，現在種田也是‘智慧活’，還是得靠年輕人呀?！苯切辨?zhèn)灘河村村民唐德富感慨道。
如今，越來越多的人往鄉村跑，錢往鄉村投，勁往鄉村使。智慧農業的推廣，在洗去農民身上泥土的同時，也讓農民搭上了增收致富的科技快車。“現代化的‘職業農民’，絕不是老輩人所說的‘面朝黃土背朝天’，而應是‘愛農業、懂技術、擅管理、精經營’，充滿現代感和職業感的節奏?！碧萍意χf。
（來源：海安縣委宣傳部）
發布時間 : 2018-04-24
投資90億 納思達投建激光打印機智能制造項目
總部位于珠海的上市公司納思達(002180)4月19日晚公告：公司與珠海高欄港管委會擬簽訂投資協議，擬按計劃分階段在高欄港管委會轄區建設激光打印機高端裝備智能制造項目，總投資約90億元，總建設期約8年。項目全部達產后，力爭實現年產打印機約400萬臺、年產值約200億元、年稅收約5億元的目標。珠海市政府及高欄港管委會將分別為一期、二期項目提供扶持資金8億元、4億元。
高欄港經濟區黨委副書記、管委會常務副主任趙適劍
與納思達股份有限公司董事兼總裁嚴偉分別代表雙方簽署項目投資協議
珠海市委副書記、市長姚奕生，副市長蘆曉鳳，高欄港經濟區黨委書記、管委會主任姜建平等出席并見證簽約。高欄港經濟區黨委副書記、管委會常務副主任趙適劍與納思達股份有限公司董事兼總裁嚴偉分別代表雙方簽署項目投資協議。
納思達董事長汪東穎表示，納思達作為打印管理服務的全球領導者，是國家集成電路產業基金（國家大基金）參股的第一家中國A股上市公司，2017年?duì)I業額215億元。其擁有的奔圖打印機被列入關鍵領域國產替代計劃的產品，填補中國自主技術激光打印機產業的空白。2016年底，該公司以39億美金聯合全資收購紐交所上市公司。為積極響應國家“中國制造”政策號召，并在未來5年內進入全球激光打印機前三甲的目標，在珠海市各級政府領導的重視支持及高欄港區政府的高效溝通服務下，納思達計劃建設激光打印機高端裝備智能制造項目，該項目的建設將有力支持和落實國家自主創新戰略，進一步加強珠江西岸高端裝備制造的陣容，為大灣區的經濟增長添磚加瓦。
近日納思達披露了2018年第一季度業績預告，公告顯示納思達業績向好，在2018年一季度同比有望扭虧為盈，實現凈利潤2,000萬元至1.2億元。這個納思達其實就是2016年上演商界蛇吞象、39億美元收購利盟的珠海艾派克。
賽納、納思達、艾派克、奔圖隸屬賽納打印科技股份有限公司
公告顯示，納思達預計業績同比扭虧為盈主要原因是原有打印機芯片和耗材業務利潤增加，利盟打印機業務虧損大幅減少，并且利盟2017年出售了企業軟件業務，進一步降低虧損額。
位于納思達總部的奔圖打印機展廳

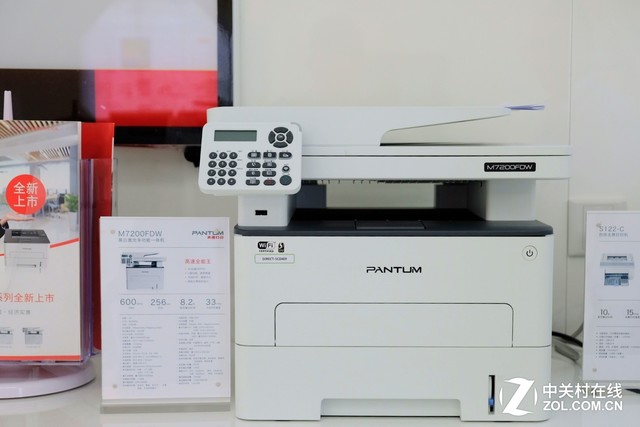

奔圖最新激光一體機
奔圖行業專用支票打印機

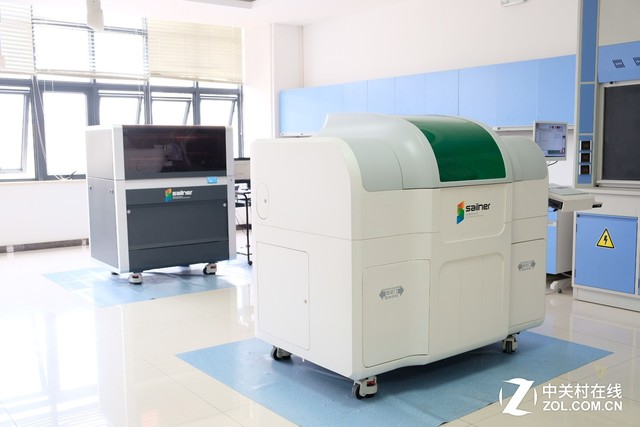

賽納全彩3D打印機
賽納3D打印機歷程
我們看到，納思達已經完成了從國產兼容耗材企業到原廠打印機生產研發銷售一體化的轉變，擁有超過3200個專利，技術儲備已經完成了從芯片、精密制造、光學、化學碳粉、高分子功能材料、圖像技術、軟件等全產業布局，40億美金收購利盟國際之后，打印機產品線布局完成了中低端到高端，黑白到彩色，單功能到多功能，而且具備了為國際品牌代工的生產能力！
2017年針對醫療行業應用，賽納發布全彩3D打印機，2014年做噴頭技術、光固化技術和數字材料技術研發，計劃2020年進入生物打印和植入物領域！
目前看整個納思達集團具有非常強的資本運作能力和技術研發實力，代表中國制造業新興企業的華麗轉身！
發布時間 : 2018-04-24
執法人員采用LaserCam 4手持式高清攝像激光雷達設備
據外媒報道，Kustom Signals宣布其LaserCam 4獲得認證，因?yàn)樵摽町a(chǎn)品符合佛羅里達州行政法典15B-2.014法規的最低設計標準，并入選2015版IACP合格產品清單（Conforming Product List）。
LaserCam 4是Kustom Signals推出的第四代手持式攝像激光雷達（hand-held video LIDAR），由ProLaser 4驅動，其性能卓越。LaserCam 4所提供的目標物探查范圍較廣、采集時間（acquisition time）短、距離較遠時圖版清晰度高，可提供綜合性的超速（Speed Enforcement）視頻記錄及目標追蹤歷史記錄。
LaserCam 4可持續縮放追蹤的目標物、優化特定目標物速度測量的視頻記錄、優化用戶體驗，該視頻記錄將成為有力物證，記錄超速、未系安全帶、開車時使用手機或其它交通安全違規行為，使違規者無法抵賴。
LaserCam 4可通過無線網絡打印功能，將圖像發送到Bluetooth打印機處予以打印，作為罰單使用。用戶可選擇快照模式，將顯示屏上的數據打印出現，每張罰單上會有一到兩張配圖，并標注GPS坐標、公布的車速限制標準、測得的車速及目標物的行駛里程數、設備序列號、操作人員的身份標識及時間戳?。╰ime stamp）。
該設備配置了一款8.1 cm（約3.2英寸）的高清顯示屏，直觀的用戶觸屏控制件使LaserCam 4操控簡單易用。該設備支持多種語言，下拉菜單可供用戶進行簡單設置，無需送回廠商處進行重新編程。此外，該款設備還提供了三腳架選配件。
LaserCam 4正在被全球的執法機構所采用，證明了該款設備在交通違規取證方面的性能表現不俗，獲得了業內機構的認可。
作者：李文龍
發布時間 : 2018-04-23
彼得·貝內特：助推全球頂尖激光制版技術在漢產業化
彼得·貝內特在中英聯合研究中心
“彼得·貝內特不僅來武漢光谷創業，實現最新激光綠色印刷技術產業化，還推動與湖北工業大學共建中英聯合研究中心，產學研結合?！?6日，武漢金頓激光科技有限公司創始人劉頓介紹，彼得·貝內特目前在英國，下周就回武漢，作為武漢引進的外國專家，彼得·貝內特對技術充滿熱情，對武漢也非常熱愛。
彼得·貝內特博士是公司技術研發總監，今年50多歲，擁有英國倫敦大學學士學位、牛津大學博士學位和布拉福德商學院工商管理碩士學位。彼得·貝內特在印刷技術方面的研究始終處于世界頂尖技術的行列，不少技術成果還成為行業通用標準。他曾擔任柯達英國研發部總監，以數碼CTP技術幫助柯達獲得英國女王企業獎;也曾是在多個國家擔任印刷制版顧問的“空中飛人”。
2007年，彼得·貝內特和英國利物浦大學幾名學者合作，開始一項最新超快激光綠色印刷技術的研發，劉頓正是該校激光領域博士，兩人相識后一拍即合，決定到中國創業，成立了武漢金頓激光科技有限公司。同時，兩人作為湖北省“百人計劃”特聘專家、“3551光谷人才計劃”專家，領銜在湖北工業大學成立了中英聯合研究中心。2016年10月，彼得·貝內特獲得武漢“黃鶴友誼獎”。
“超快激光的運用和印刷制版的改良都是行業創舉。”劉頓介紹，每年全球印版使用量大約7億平方米，僅沖版一個環節，就要產生大量腐蝕性廢料，這項技術可以大大簡化工藝，減少污染。一旦成規模投產，能避免使用很多化學試劑，鋁材、水、電等消耗量也將減少至五分之一甚至更少。
“我們是目前全球唯一研發此項印刷技術的團隊?！眲㈩D說，經過多年研發，制版機和印版已在籌備量產，公司也獲得了第一輪融資。順利投產后，一項改變行業面貌的技術將從武漢、光谷走向世界。
劉頓介紹，彼得·貝內特很喜歡武漢，他到武漢一年后，就將家人全部從英國接過來了，“他喜歡坐上公汽去隨意了解這個城市，東湖磨山、曇華林、漢口江灘、漢街、東西湖等地方都逛遍了。
發布時間 : 2018-04-18
光谷年內有多家激光企業上市 銳科激光通過創業板IPO發審會
4月17日，長江日?qǐng)?bào)記者獲悉，我國光纖激光器領軍企業銳科激光順利通過創業板IPO發審會。
目前，在武漢東湖高新區，除銳科激光，還有帝爾激光在創業板排隊IPO，今年，光谷有望新增一批激光領域上市公司，激光產業進入高質量發展期。
據招股說明書，武漢銳科光纖激光技術股份有限公司擬發行新股3200萬股，發行后總股本12800萬股，赴創業板上市。此前，有市場報告認為，2017年激光市場最大的贏家之一是光纖激光器，國內光纖激光器主要供應商之一的銳科激光已成為行業龍頭，和第二梯隊拉開差距。
這家由“海歸”博士閆大鵬創辦的高科技企業，多年堅持自主研發，打破國際壟斷。就在閆大鵬舉家從美國回到武漢的2007年，我國工業光纖激光器全部依靠進口；11年過去，中國自主研發的2萬瓦光纖激光器已推向市場。據介紹，一臺進口的2萬瓦光纖激光器市場價格600多萬元，國產售價可降低40％。
銳科激光是武漢光谷激光產業進入高質量發展期的典型代表?！鞍l(fā)展是第一要?jiǎng)?wù)，人才是第一資源，創新是第一動力”，目前，光谷已聚集200多家激光企業，2017年激光產業總收入200億元，同比增長20％，其中規上企業24家，總收入60億元。
東湖高新區在激光器、工業激光加工設備和醫療激光設備等方面形成了一批優勢特色產業，其中激光工業和激光醫療獨樹一幟。華工激光、楚天激光、銳科激光、安揚激光、帝爾激光、天琪激光、金運激光等企業，在各自領域具備全國競爭力。
武漢華工激光是我國最大的激光設備及高功率激光裝備研發生產商之一，2017年實現收入約20億元。華日激光公司紫外激光器產量達4000臺，占全國紫外激光器市場的40％。安揚激光研制的百瓦級全光纖飛秒光纖激光器達到300微焦300飛秒，該指標已全球領先。
在光谷，激光產業實現了多個領域核心技術的突破，人才集聚是極大優勢。目前，光谷激光產業領域已集聚閆大鵬、李成、徐進林、華仁忠、陳吉紅等國家“千人計劃”人才10余位。
“創新是高質量發展最強動力。”東湖高新區科創局相關負責人表示，銳科激光的發展正是光谷激光產業高質量發展的縮影，要搶抓“中國制造2025”戰略實施機遇，進一步做強做大光谷激光產業，光谷還需進一步完善光電子信息產業裝備配套鏈，支持企業加大創新投入，邁向產業鏈價值鏈高端。
據悉，除了支持相關企業上市，光谷激光產業基金也在組建中，進一步強化產業發展資本支撐，推動企業進一步做大做強，形成一批具有全球影響力的激光領軍企業。
發布時間 : 2018-04-18
據麥姆斯咨詢報道，扇出型封裝（fan－out packaging）是應用于眾多移動應用的成熟技術。早期的半導體封裝一直是單芯片封裝，為支持功能增加導致布線密度越來越大的發展趨勢，要求更復雜的封裝、堆疊封裝（stacked packages）、系統級封裝（systems inpackage），同時還要滿足高性能。隨著技術的發展，扇出型封裝正在縮小成本與高性能之間的矛盾。無論是為滿足更小尺寸的需求使晶圓變薄，實現焊料成本的節約，還是作為重新布線層（redistribution－layer，RDL）首步工藝的工藝平臺，所有封裝均需要臨時鍵合（temporary bonding）。
臨時鍵合需要鍵合（bonding）和剝離（debonding）兩種工藝。從扇出型晶圓級封裝（fan－out wafer－level packaging，F(xiàn)oWLP）到功率器件，每種應用在工藝溫度、機械應力和熱預算等方面都有獨特的要求，因此確定合適的剝離技術比較困難。這里只是枚舉了幾個例子，實際情況更為復雜。我們將在本文中重點討論激光剝離（laser debonding）：如抗高溫更兼容的材料可應用于哪些情況，激光剝離的特性適于哪些應用等。
為了控制剝離帶來的熱輸入，紫外激光（UV lasers）常被用于剝離不同材料供應商提供的不同臨時鍵合材料。為了確保最低的維護工作量，二極管泵浦固體激光器（diode－pumped solid－state，DPSS）可將高度工藝控制的光束整形光學（beam－shaping optics）與最低熱輸入相結合，不失為是一項正確的選擇。

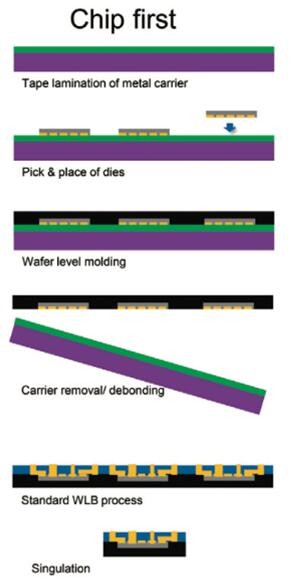

圖1 Chipfirst扇出型晶圓級封裝制造工藝流程示意圖

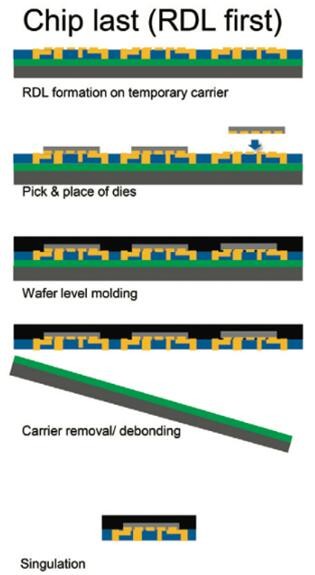

圖2 Chiplast扇出型晶圓級封裝（又稱RDL first）制造工藝流程示意圖
扇出型晶圓級封裝（FoWLP）中臨時鍵合面臨的挑戰
FoWLP能在行業內收獲巨大利益，一定程度上取決于其采用了載板（carrier），臨時鍵合材料對化學和熱兼容性的要求很高。某些聚酰亞胺符合這種嚴苛的環境，也適用于激光剝離。
盡管鍵合和剝離都是FoWLP的工藝，但兩者的需求差異很大。通過觀察各種應用中不同的半導體工藝，顯然沒有任何一種剝離工藝解決方案可與所有的半導體工藝兼容，多個解決方案是必然選擇。這就是開發出的各種各樣的剝離工藝（剝離技術是臨時鍵合的特征）至今仍都在使用的原因。
主流剝離技術的比較
最常見的方法有：熱滑動剝離（thermal slide－off debonding）、機械剝離（mechanical debonding）和紫外激光剝離（UV laser debonding）。這三種方法均適用于大批量生產，在工藝兼容性方面差異巨大。
熱滑動剝離（thermal slide－off debonding）是一種利用熱塑材料作為器件與載板晶圓（carrier wafer）之間粘合夾層（adhesive interlayer）的方法。該方法利用了熱塑材料的可逆熱特性，意味著在較高的溫度下，該材料的粘度會下降，從而能通過簡單地滑動兩邊的晶圓來完成剝離。熱剝離的特點是根據熱塑材料的溫度特性，使用范圍在130°C到350°C之間，因此在較高的溫度下就可完成鍵合與剝離。溫度穩定性在很大程度上取決于機械應力，我們可以觀察到這是由于熱塑材料在高溫下具有低粘度。
機械剝離（mechanical debonding）是一種高度依賴晶圓表面特性、臨時鍵合材料的粘附力和內聚力的方法。對于大多數材料系統，均可使用機械釋放層（mechanical release layer）來實現可控剝離。機械剝離的主要特點是：可在室溫下處理，且強烈依賴機械應力。由于機械剝離需要在臨時鍵合材料與晶圓間產生低粘附力才能成功剝離；因此，在FoWLP應用中使用這種方法是有些困難的。這是因?yàn)镕oWLP工藝中產生的較高應力會導致自發性的剝離，甚至在減薄工藝中也會出現，這就會導致良率的急劇下滑。
激光剝離（laser debonding）是一種通過幾種不同的變量來實現剝離的技術。該方法的剝離機制依賴于：激光種類、臨時鍵合膠，以及用于該工藝的特定釋放層。紅外激光剝離依靠熱過程進行工作：將光吸收并轉化為熱能，從而在鍵合界面內產生高溫。紫外激光剝離則通常依靠化學過程進行工作：使用光吸收的能量來破壞化學鍵。破壞聚合物的化學鍵會導致原始聚合物進行分解。分解物包括氣體，就會增加鍵合界面的壓力，因而幫助剝離。由于在剝離工藝前，臨時鍵合膠對晶圓具有很高的粘附力，因此這種方法非常適用于FoWLP應用中。
扇出型晶圓級封裝（FoWLP）應用的優化解決方案
據麥姆斯咨詢介紹，由于剝離過程中的熱輸入是有限的，因此紫外激光在FoWLP中更具優勢。載板晶圓必須能通過紫外激光的穿透，以確保激光能量的有效利用，延長載板晶圓的壽命。目前有兩種主要類型的紫外激光（全固態激光和準分子激光），每種激光均可選多種波長。波長大于300nm的激光是最理想的選擇，出于以下兩個原因的考量：首先，市場可選用的激光剝離材料的波段可有效吸收和剝離高于300nm波長的激光；其次，因?yàn)椴Ａ軌蛟谠摬ǘ畏秶鷥?nèi)實現高傳輸，即該波段激光允許采用標準玻璃晶圓作為載板。
由于全固態激光無需定期更換鹵素氣體，因此維護成本較低。而且功耗非常低，以每周工作7天、每天工作24小時的功耗來計算，全固態激光可運行5年。此外，由于光學設置緊湊，對實現更小尺寸的引腳有利。圖3為全固態激光常見的高斯光束。

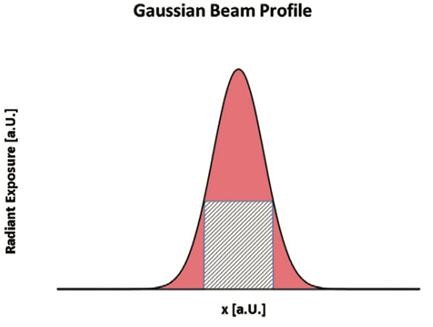

圖3 通常全固態激光要求高脈沖重疊。重疊區域表示激光剝離中所使用的輻射照射（radiant exposure），而紅色區域則表示不能用于剝離的能量
紫外激光剝離對輻射能量有閾值要求，這意味著在輻射照射特定值以上發生剝離。在圖3中，重疊區表示輻射照射適于剝離。低于或高于該值的能量（圖中紅色區域）均不能剝離，通常就轉化為熱能，這就會導致碳化和產生粒子。由于在高斯分布邊緣的激光束缺少足夠的能量，所以必須有一定的脈沖重疊，這時額外的變量?jī)?yōu)化是必須的，以便在沒有碳化時成功剝離。此外，光束中心的多余能量會導致碳化。高斯分布的光束不適合限制剝離中的熱效應。
通過使用專用光學裝置進行光束整形，高斯光束可被整形成近top hat光束。通過使用這種光學裝置，可得到用于剝離的重復性好的光束，形貌與圖4中top hat光束相似（在此基礎上，光束的形狀不會隨時間而改變），從而限制熱輸入。與這種激光的高脈沖重復率相結合，就可實現更嚴格的工藝控制，并且能夠掃描固定晶圓的表面，從而實現剝離工藝的高產出。圖5描繪了掃描過程，與準分子激光相比，晶圓固定在靜止的載臺上，激光點由晶圓上方的掃描振鏡（galvo scanner）控制，整個剝離過程速度較快，可以實現高產出。
圖4 先進的紫外激光解決方案，利用光束整形光學將高重復性掃描與激光能量效率相結合。在重疊區域中，用于剝離的輻射照射效率非常高
圖5 EVG激光剝離解決方案，是將全固態激光與光束整形光學結合起來，以實現高產出的可控過程
如圖6所示，測試晶圓被用于確定剝離的最佳輻射照射值。即使是top hat光束，為減少熱效應，輻射照射值接近于剝離閾值是非常重要的。盡管如此，較少的重疊部分也是必要的，因?yàn)榕R時鍵合材料與晶圓間的粘附力非常高。

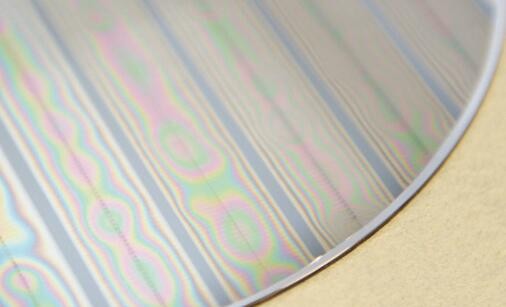

圖6 用于激光剝離的測試晶圓，不同的軌道代表了不同激光的剝離效果
未來扇出型晶圓級封裝（FoWLP）的臨時鍵合
超薄扇出堆疊型封裝（FoWLP），也被稱為層疊封裝（Package on package，PoP），由于此類封裝能大幅提高器件密度，目前已被納入多種應用的技術路線圖之中。然而，未來PoP對重新建構晶圓（reconstituted wafers）要求厚度更薄，這將為臨時鍵合帶來更多挑戰。例如，由注塑晶圓與載板晶圓堆疊組成的臨時鍵合晶圓的彎曲度必須最小化，以確保減薄均勻。最大總厚度變化（TTV）的規范也會根據最終晶圓的厚度變得更嚴格。對于不同的3D應用，涉及連線的問題，如選擇“via first”還是“via last”，在PoP中也變得多了起來。雖然有多個工藝可選，但沒有哪家扇出型封裝企業已具備標準的工藝流程。
總結
由于紫外激光可在室溫下進行剝離，且可以使用化學性質穩定的材料，因此紫外激光剝離是一種既適用于chip first，也適用于chip last（或RDL－first）扇出型晶圓級封裝（FoWLP）的方法。本文介紹的紫外激光剝離解決方案不僅結合了全固態激光的優點，具有維護成本低、功耗低的優點，由于特殊的光束整形光學，還實現了高脈沖頻率與高空間控制的結合。
