技術分享 | 深入解析CoolDrive D5的位置誤差補償功能
在晶圓檢測、激光直寫等應用中，因光柵尺或編碼器的測量誤差可能引起設備的定位誤差，該誤差可能導致某些加工問題的出現。為避免這些加工問題，需要系統對其進行補償，也就是我們今天要談的——位置誤差補償功能。
清能德創最新推出的全功能型直驅伺服驅動CoolDrive D5，支持直線電機及DD馬達電機“誤差補償功能”，為客戶精密加工系統優化提供了更精確的位置定位。特別是上位軟件不支持誤差補償功能時，CoolDrive D5能極大的提高系統的精度，方便客戶使用。
位置誤差補償
01 功能介紹
位置誤差補償
利用保存在CoolDrive D5（以下簡稱“CDD5”）內的誤差補償表進行實時補償，能夠消除因光柵尺或編碼器測量誤差導致的可重復定位誤差。同時，CDD5支持多種行業內標準的激光干涉儀誤差測量數據格式，并可實現誤差測量的驅動器自主規劃運行。
02 功能特點
位置誤差補償
1、支持試運行回原點功能 試運行回原點功能主要用于實現驅動器的自主尋原點。 誤差補償表的起始位置需要對應光柵尺的一個固定位置。在使用增量編碼器時，固定位置一般為電機原點位置，因此需要找到該位置，才可進行誤差補償測量。 使用本功能后，可不依賴上位機，僅需簡單操作，CDD5即可驅動電機完成回原點的動作。
回原點操作界面
2、支持誤差補償測量功能 誤差補償測量功能可以實現用戶自定義起始位置、起始方向、運行速度、單次循環步長、步長距離、回退距離等等運動軌跡，滿足多種應用需求。 誤差補償測量功能界面
3、支持誤差補償表導入
① 支持用戶自定義修改某一點的補償值，方便操作。 ② 支持激光干涉儀生成的RTL格式源文件的一鍵導入、一鍵寫入功能、一鍵保存等功能，減少操作步驟，提升調試效率。同時會根據源文件自動計算出正反向補償值及平均值，從而提供給用戶更多的補償方式。 TRL格式源文件的導入界面 導入源文件后的誤差補償數據 4、補償位置細分、自定義補償點數 ● 最小補償單位為1個inc。 ● 支持自定義補償點數，最高可設置1000個補償點。 03 應用案例 位置誤差補償 設備信息： ● 2臺ABZ編碼器分辨率為100nm的直線電機 ● 2臺CDD5伺服驅動 補償后效果： ● 定位精度為2.2um ● 重復定位精度1.4um
總結
具備位置誤差補償功能的CoolDrive D5能助力設備實現更加精準的定位，滿足半導體、面板、新能源、電子制造等行業的高端應用場景的需求。
來源 ： 清能德創 發布時間 : 2023-12-22
【技能全面，服務一流】創鑫金保姆以專業技術贏得客戶贊譽
眾所周知，對于工業設備用戶來說，時間就是效益(金錢)。設備一旦出現故障，如果售后服務不及時就會要停工，甚至造成訂單無法按時交付。所以終端用戶不僅需要品質性能穩定的產品，更需要高效周到的售后服務隨時為他們排憂解難。創鑫激光始終把用戶服務放在首位，為此組建了一支專業技術過硬、具有豐富經驗的“金保姆”服務團隊，為客戶和用戶提供完善的售前、售后和在線服務。

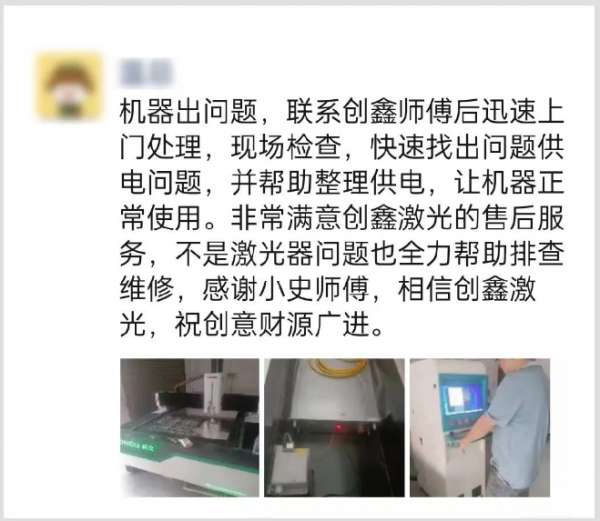

11月16日，創鑫售后服務部門接到廣州花都做金屬配件的終端用戶報修需求，反饋激光設備有不出光現象，機器停止運行，佛山辦事處售后工程師史工與用戶溝通后約定17日前往終端用戶工廠進行現場檢測。
由于該機型為集成商改造的非標機，史工在與集成商工程師電話溝通熟悉機器控制系統后，逐步排查對應激光器控制信號點位是否正常，最后排查出是用戶信號連接線問題導致，非激光器故障。經過重新處理線路及設備調試，設備得以正常運行復產，維修后的兩天史工還持續遠程陪產跟進用戶設備使用情況，及時解答用戶疑問。
雖然此次故障非激光器問題，集成商售后工程師因特殊原因未能趕到現場，但史工依舊盡職盡責，通過專業的技術能力查出問題所在并快速解決，終端用戶對史工的專業能力和負責態度也表示非常滿意。

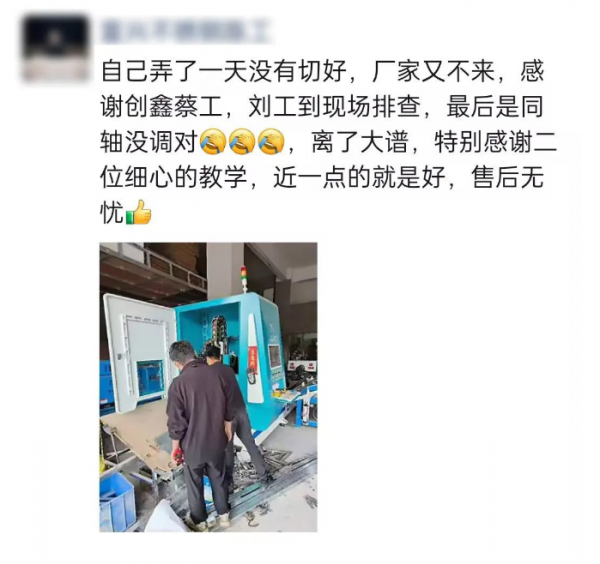

惠州一家專門生產床身床架的加工企業使用創鑫激光器多年，是創鑫激光的忠實用戶。11月16日，創鑫激光售后服務部門接到該用戶的反饋，說有可能是功率下降的原因，板材切割到后尾段切不動，只有一個印子。在與客戶溝通約定上門檢修后，當天蔡工與劉棟劉工一起駕車到達客戶現場，排查激光器泵源電流都正常，功率正常，配電柜給的模擬量也很穩定，紅光中也沒有明顯的黑點。現場開啟設備多次試切后，發現同一規律，一邊切得透，一邊切不透。
憑著多年的專業技術經驗，蔡工判斷應該不是激光器的問題，而是同軸（中心）沒調好，停機后驗證確實是中心偏中上，調整后切割板材恢復正常，但毛刺較大，劉工再次進行了工藝微調，以達到用戶的交貨品質。為方便用戶以后更好地應對這類問題，蔡工向用戶講解了同軸的查看和調整方式，以及工藝參數方面該如何進行調整?，F(xiàn)場陪產跟進一個小時確保切割正常，蔡工與劉工才離開用戶現場。

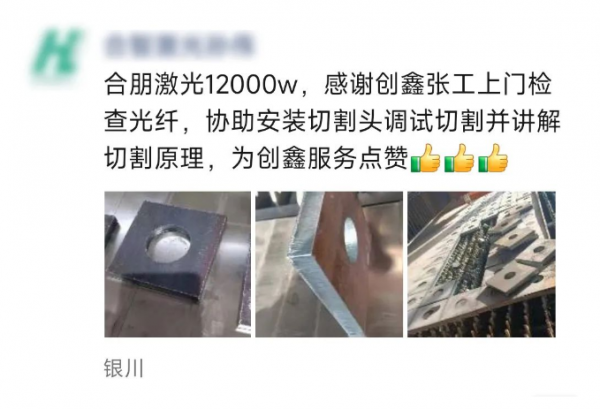

11月4日，銀川某終端用戶提交報修工單，反饋說切割頭有污染?？紤]到切割頭需要維修后現場更換，且有可能光纖水晶頭也有污染，都需要現場檢查。于是創鑫華北售后工程師張工從深圳總部申領了相關配件，安排物流快運到終端用戶工廠處。
根據配件到貨時間，張工11月7日從從寧夏石嘴山趕往銀川，下午一點半到現場，切割頭也是當天中午到。在無塵柜里面檢查了水晶頭無問題后，張工現場安裝了切割頭，并對光斑進行了檢測。用戶反饋切割一直不穩定，張工現場排查發現是穿孔炸孔燒鏡片，穿孔優化后整板都可以實現穩定切割。
由于用戶平時也會用到空氣切割，雖然有不同材質，但調試方法相對較簡單，為了讓客戶盡量能夠?qū)W會自己調整，方便日常加工需求，張工現場對操作人員講解了切割原理，毛刺如何優化等，教會客戶針對不同材質厚度如何調整參數。處理完問題后張工依舊在跟進用戶使用情況，用戶表示設備一直穩定切割，并對張工的專業和敬業精神給予了高度認可。
11月3日，山東濰坊某萬瓦終端用戶反饋設備標定無法達到要求，標定出來的基本都是良，就是標定不出來優，且在正焦點切割過程中跳動比較厲害。濟南辦事處售后工程師范工接到工單后當天即從萊州客戶現場晚上返回濟南辦事處，11月4日一早便前往濰坊。
上午到達終端現場后，范工進行了一系列的排查，測量低壓也正常，但在切割過程中發現設備的DIF值2900比較高，還有干擾。與用戶溝通重新打地線后DIF值是1000左右，關掉伺服驅動后，DIF值正常，基本判定是伺服造成的干擾。更換了一根3芯調高傳感器線后DIF值正常，但是放到拖鏈里干擾依舊很大，最后與集成商工程師一起把屏蔽線拆開并接到機床橫梁上后才沒有了干擾，DIF值也降到了正常值30以下，標定也可以達到優。隨后范工協助用戶測試了20mm/25mm/28mm/正焦點切割工藝，20mm/25mm/28mm負焦點切割工藝，14mm/16mm/30mm負焦加正焦點切割工藝，皆顯示正常，批量生產25mm碳鋼也是正常。
除了在用戶提出服務需求提供幫助,創鑫激光“金保姆”售后服務團隊還會不定時回訪終端用戶，幫助用戶勘察設備環境是否需要改進，配套設施及參數是否正常等，團隊成員也在持續不斷的提升自身專業技能，力求用更專業的技術、更及時的服務以及更認真的態度，為所有客戶及用戶提供最優質的服務！

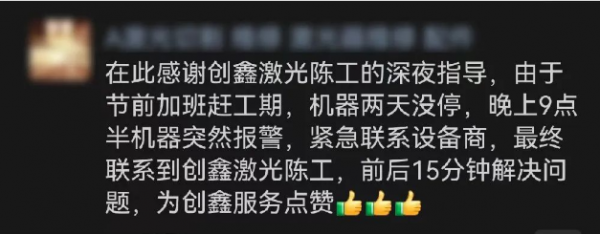

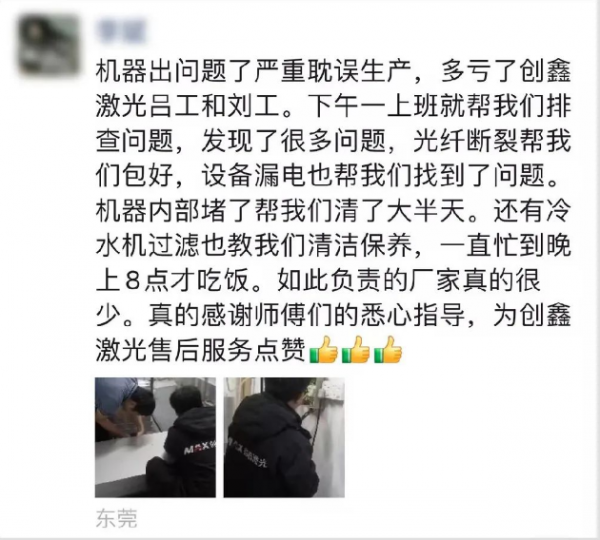

更多客戶好評無法一一展現，在此感謝所有創鑫客戶對創鑫產品和服務的認可。
來源 ： 創鑫激光 發布時間 : 2023-12-22
重磅 | 銳科激光黃石智慧工廠投產儀式暨激光智能制造產業論壇隆重舉行！
12月21日上午9點，銳科激光子公司湖北智慧光子技術有限公司“黃石智慧工廠”投產儀式暨激光智能制造產業論壇在湖北黃石隆重舉行。黃石市政府領導、航天三江及銳科激光領導、高校及科研院所專家、百余家激光產業鏈上下游企業及十余家媒體同仁們參加活動，共同見證這一重要時刻。
隨后，黃石經濟技術開發區管委會主任、鐵山區政府區長余文化同志作產業投資推介并解讀《關于促進光電子信息產業供應鏈配套發展的若干政策》。他表示，銳科是全國激光產業的標桿企業，是黃石全力打造的地標企業，黃石經開區愿意提供更多支持賦能光電子智能制造產業，一起共贏美好未來！
黃石市人民政府副市長、黃石經濟技術開發區黨工委書記、鐵山區委書記郭波同志也發表了講話。他表示，感謝銳科激光對民族工業做出重大貢獻，期盼銳科激光在黃石這座老工業基地能夠?qū)崿F(xiàn)領域進一步突破、市場進一步拓展、技術進一步創新。
深化合作是各方合作、互惠共贏的良好開端。接下來，在投產儀式上進行了合作簽約環節。首先，武漢銳科光纖激光技術股份有限公司副總經理劉曉旭宣讀了《推動核心光源高質量協同發展倡議書》。
最后，航天三江副總經理錢微同志宣布銳科激光黃石智慧工廠正式投產。錢微、郭波、王又良、陳正兵、余文化、閆大鵬上臺共同啟動投產按鈕?，F(xiàn)場數百名嘉賓雀躍歡呼，一起見證銳科激光邁入智能制造新篇章。
激光智能制造產業論壇
投產儀式活動結束后，銳科激光還舉辦了激光智能制造產業論壇，特邀智能制造、船舶、汽車等領域?qū)＜疫M(jìn)行報告分享。武漢銳科光纖激光技術股份有限公司副董事長、總工程師閆大鵬作主題演講《國產光纖激光產業發展趨勢及銳科激光發展規劃》，中國光谷激光行業協會會長、華工激光總經理鄧家科作主題演講《智造時代下的激光產業高質量發展路徑解析》，中國光谷激光行業協會名譽會長、華中科技大學激光加工國家工程中心主任朱曉作主題演講《光纖激光，應用“王者” 》，上海中船臨港船舶裝備有限公司副總經理雷雨雨作主題演講《船舶領域光制造應用》，東風汽車集團有限公司戰略科技部首席師崔厚學作主題演講《新能源汽車行業對激光裝備的需求和挑戰》。
湖北智慧光子技術有限公司落址黃石，為黃石激光產業吸引了多家供應商，形成了產業鏈上下游聯動優勢，一條新的國產化設備生產鏈在黃石應運而生。此次銳科激光黃石智慧工廠投產儀式的順利舉行標志著銳科激光生產模式向高端化、智能化、綠色化進階。未來，銳科激光將協同激光企業同仁們持續創新打造“追光”產業鏈，推動激光產業鏈、供應鏈、生態鏈優化升級，助推中國激光產業發展邁上新臺階。
來源 ： 銳科激光 發布時間 : 2023-12-22
簡訊 | 內蒙古錫林郭勒盟副盟長楊立帶隊赴安徽光智考察
12月21日，內蒙古自治區錫林郭勒盟行署黨組成員、副盟長楊立到安徽光智考察調研。盟能源局黨組成員、智匯新能源有限公司董事長戴超宇，平莊煤業黨委副書記高文學等陪同。光智科技總經理劉留，副總經理朱世彬，安徽光智常務副總經理尹士平等熱情接待。
劉留對楊立一行的遠道而來表示熱烈歡迎。他指出，錫林郭勒盟金屬礦產和煤炭資源豐富，褐煤總儲量位居全球前列。光智科技依托先導科技集團的在材料科技領域的全面布局，雙方在產業鏈協同上契合度高。調研期間，尹士平向楊立介紹了光智在材料、器件等產業板塊的發展?fàn)顩r，重點對紅外整機和系統的技術升級、發展模式、產業布局及后期規劃進行詳細匯報。尹士平表示，公司深耕光電行業多年，長期保持創新活力，自主研發的13N超高純鍺、超大尺寸硒化鋅等材料為行業進步貢獻重要力量。隨后，楊立一行在劉留陪同下深入車間參觀區熔鍺、鍺單晶，芯片及探測器產線，實地了解產品應用和市場前景。雙方就數字化發展、節能降碳等內容進行簡短交流。
楊立表示，安徽光智生產基地令人印象深刻，雙方合作潛力巨大，前景可期。錫林郭勒盟將充分發揮礦產資源、綠色能源等區位優勢，營造更優的營商環境，大力支持光智在錫盟布局發展，期待與光智加強溝通交流，雙方攜手發揮彼此優勢、共謀發展，推動合作再上新臺階。
來源 ： 光智科技VOT 發布時間 : 2023-12-21
銳科激光入圍2023年新一代信息技術與制造業融合發展示范名單
12月14日，工信部官網公示了 2023年新一代信息技術與制造業 融合發展示范名單 共計184家企業入圍 其中 武漢聯特科技股份有限公司 武漢銳科光纖激光技術股份有限公司 武漢佰思杰科技有限公司 中核武漢核電運行技術股份有限公司 武漢益?？萍脊煞萦邢薰镜?/span> 5家武漢企業入圍名單 據悉，2023年新一代信息技術與制造業融合發展示范圍繞深化新一代信息技術與制造業融合發展，聚焦“數字領航”企業、兩化融合管理體系貫標、特色專業型工業互聯網平臺等方向，遴選一批標桿示范項目，探索形成可復制、可推廣的新業態和新模式，為推進新型工業化發展明確路徑和方向。
來源 ： 銳科激光 發布時間 : 2023-12-21
