根據光學衍射和散射的原理，從激光器發出的激光束經顯微物鏡聚集，針孔濾波和準直后，變成直徑約10mm的平行光束，該光束照射到待測的顆粒上，就發生了散射，散射光經傅立葉透鏡后，照射到光電探測器上的任一點都對應于某一確定的散射角，光電探測器陣列由一系列同心環帶組成，每個環帶是一個獨立的探測器，能將投射到上面的散射光線形地轉換成電壓，然后送給數據采集卡，該卡將電信號放大，再進行AID轉化后送入計算機。激光粒度儀依據全量程米氏散射理論，噴霧激光粒度分析儀充分考慮到被測顆粒和分散介質的折射率等光學性質，根據激光照射在顆粒上產生的散射光能量反演出顆粒群的粒度大小和粒度分布規律。
噴霧激光粒度分析儀激光光源一般選用2mW激光器，功率太小則散射光能量低，造成靈敏度低；另外，氣體光源波長短，穩定性優于固體光源。檢測器因?yàn)榧す庋苌涔猸h(huán)半徑越大，光強越弱，極易造成小粒子信噪比降低而漏檢，所以對小粒子的分布檢測能體現儀器的好壞。檢測器的發展經歷了圓形，半圓形和扇形幾個階段。拆卸、清洗是否方便：粒度儀分為主機和分散器兩部分。而樣品流動池總是需要定期清洗的，清洗間隔視樣品性質而定。將主機和分散器合二為一的儀器往往將樣品池深置于儀器內部，取出和拆卸均很繁瑣，且極易碰壞光路系統。
噴霧激光粒度分析儀軟件功能
1．2種分布模型：Rosin－Ramler分布、多峰分布
2．2種測試報告模式：普通測試報告、統計測試報告
3．2種累計分布方向：從小到大、從大到小
4．2種語言測試報告：中文、英文
5．?dāng)?shù)據錄入功能
6．測試報告可導出為excel格式或其他文本格式
7．可同時打開多個測試報告，進行不同測試報告數據間的比對
8．測試報告項目可根據行業要求即輸即改，比如特征粒徑、特定粒徑值等項目，并可設置為固定報告格式。
噴霧激光粒度分析儀多少?zèng)Q定著對應各特定角處獲得的光能量的大小，各特定角光能量在總光能量中的比例，應反映著各顆粒級的分布豐度。檢測器因?yàn)榧す庋苌涔猸h(huán)半徑越大，光強越弱，極易造成小粒子信噪比降低而漏檢，所以對小粒子的分布檢測能體現儀器的好壞。檢測器的發展經歷了圓形，半圓形和扇形幾個階段。
噴霧激光粒度分析儀特點：
1、噴霧激光粒度儀動態范圍寬，重復性好，操作簡單方便。專利設計的探測器陣列，保證了各種粒度顆粒散射信號的有效接收，從而保證了對寬分布的樣品測量結果更為準確。
2、儀器功能強大，既能測試納米級粉體又能測試微米級粉體，兩種測試功能只需點一下鼠標，幾秒鐘就實現快捷轉換。
3、噴霧激光粒度儀集光學、電路、樣品池、超聲波分散、攪拌循環、全自動清洗一體化，電腦控制下自動對中校零。測試時樣品在管道內流動的時間短，避免了樣品分散后的分層和重新團聚，從而保證儀器重復性、穩定性好。
4、具有2種進樣系統可選，滿足您的各種測試需求。2種進樣系統能方便地互換，包括普通型、微量型。
5、用戶可根據實際需要選擇不同的數據處理方法和分布模型。
6、儀器包含多種分布模式，有自由分布、對數正態分布、R－R分布等，可以滿足不同樣品的測試和對比的需要?，F(xiàn)在激光粒度儀的實際結構已經起了很大的變化，但原理一樣。
噴霧激光粒度分析儀基于光子相關光譜技術，以大動態范圍高速光子相關器為核心器件，采用顆粒粒度反演算法新研究成果，因此具有準確度高、重復性高的特點，噴霧激光粒度分析儀采用高速數字相關器和專業的高性能光電倍增管作為核心器件，具有快速、高分辨率、重復及準確等特點，是納米顆粒粒度測定的首選產品。
噴霧激光粒度分析儀采用動態光散射原理和光子相關光譜技術，根據顆粒在液體中的布朗運動的速度測定顆粒大小。小顆粒布朗運動速度快，大顆粒布朗運動速度慢，激光照射這些顆粒，不同大小的顆粒將使散射光發生快慢不同的漲落起伏。光子相關光譜法就根據特定方向的光子漲落起伏分析其顆粒大小。因此本儀器具有原理先進、精度極高的特點，從而保證了測試結果的真實性和有效性，是納米激顆粒粒度測定的儀器。
噴霧激光粒度分析儀目前人們經過研究得出以下結論：
1、測量小于1mm的顆粒時，必須使用米氏理論；
2、測量大于1mm顆粒時，如果儀器的測量下限小于3mm，則儀器仍然要用米氏理論，否則在粒度分布的1mm附近會“無中生有”一個峰；
3、噴霧激光粒度分析儀可以使用的衍射理論的條件是：儀器的測量下限大于3mm，或被測顆粒是吸收型的，且粒徑大于1mm；
4、作為一臺通用的激光粒度儀，只要其測量下限小于1mm，不論它用來測量大顆粒還是小顆粒，都應采用米氏理論。
發布時間 : 2018-05-28
中國3D打印行業 2023年市場規模將破百億美元
2017年中國3D打印行業發展規模
中國3D打印產業已經發展二十年左右，如今已然成為國內各大企業爭相投資的熱點，并被多家媒體和業界人士標榜為“第三次工業革命”的領頭羊。然而“盛名之下，其實難副”，在3D產業發展如火如荼的今天，中國3D打印產業仍處于產業發展的初始階段。雖然潛力巨大，但市場規模仍然較小，在商業模式、產品耗材、與傳統工業結合等多個方面，都有待進一步探索。
目前，國內的3D打印主要集中在家電及電子消費品、模具檢測、醫療及牙科正畸、文化創意及文物修復、汽車及其他交通工具、航空航天等領域。2012年中國3D打印機市場規模達到1.61億美元，至2016年，中國3D打印產業規模達到11.87億美元（約80億元人民幣），復合增長率為49%。
目前中國3D打印技術發展面臨諸多挑戰，總體處于新興技術的產業化初級階段，未來3D打印技術最有可能在美國和中國率先大規模產業化。3D打印技術產業發展已經上升為美國的國家戰略。中國雖然至今還沒有出臺國家戰略，但主管部門在積極制定相關產業扶持政策，科技部已經將3D打印技術納入國家863計劃。
2017年中國3D打印行業應用情況
3D打印應用的領域廣泛，3D打印在下游應用行業和具體用途領域的分布反映了這一技術具有的優勢和特點，同時也反映了這一技術的局限和在發展過程中尚需完善的地方。
目前，隨著國內對于3D打印技術的相應成熟，在生物醫藥行業、航空航天行業、機械設備行業、汽車行業等行業的許多應用領域的對于3D打印的需求較高，就目前而言，從國內3D打印行業行業的下游應用情況來看，3D打印設備主要在消費品/電子、醫療、工業設備、汽車領域、航天航空等行業應用的比較廣泛。
2020年中國3D打印發展前景預測
我國對3D打印的政策支持突出：《國家增材制造發展推進計劃（2015-2016年）》重點提出形成2-3家具有較強國際競爭力的增材制造企業，建立5-6家增材制造技術創新中心，完善扶持政策，形成較為完善的產業標準體系。鑒于產業政策與財政政策的支持，初步預計，2018年我國3D打印市場規?？蛇_(dá)到22.5億美元，2022年達到80億美元左右。
綜合3D打印產業的技術特點和發展現狀，我們認為未來行業發展存在以下趨勢特點：
1、3D打印個人消費保持高速增長
隨著“個人制造”的興起，在個人消費領域，3D打印行業預計仍會保持相對較高的增速。有助于拉動個人使用的桌面3D打印設備的需求；同時也會促進上游打印材料（主要以光敏樹脂和塑料為主）的消費。
2、3D打印金屬材料應用程度不斷加深
在工業消費領域，由于3D打印金屬材料的不斷發展，以及金屬本身在工業制造中的廣泛應用。前瞻預計，以激光金屬燒結為主要成型技術的3D打印設備，將會在未來工業領域的應用中，獲得相對較快的發展。中短期內，這一領域的應用仍會集中在產品設計和工具制造環節。
3、產業鏈上的專業分工會進一步深化
現階段，主要的3D打印企業一般以材料供應，設備制造和打印服務的綜合形式存在。這是由產業發展初期技術推廣和市場規模的限制所致。長期來看，產業鏈的各環節會產生專業化的分離：專業材料供應商和打印企業會出現，產品設計服務會獨立或向下游消費企業轉移。3D打印有望轉化為一個真正意義上的工具平臺。
4、國內3D打印市場前景廣闊
國內3D打印技術的推廣與應用尚在起步階段，無論是工業應用，還是個人消費領域都存在廣闊的發展前景。對于工業領域而言，國內在激光熔覆方面的技術具有一定優勢，這有助于在以激光燒結為成型技術的3D打印設備制造和打印服務領域進行發展。對于個人消費領域，應用的推廣速度取決于對于3D打印這一技術認知的提高，以及相關輔助平臺，如軟件設計，制作文件庫的發展。
綜合上述特點趨勢，從行業發展的角度來看，整個3D打印產業鏈都存在巨大的潛在發展空間。就未來的長期的需求增長而言，前瞻產業研究院相對看好上游打印材料和個人3D打印設備的制造企業。就前者而言，在通用化的技術標準不斷推廣的基礎上，專業化的材料供應企業的發展是大勢所趨。從個人消費到工業制造，無論是哪個領域引來快速增長，對于耗材的需求都必不可少。
發布時間 : 2018-05-24
鋰離子電池由于具有比能量高、循環壽命長、自放電小、無記憶效應和無污染等優點，廣泛應用于各種電子設備（如移動電話、筆記本電腦、PDA、數碼相機及數碼攝像機等）以及交通工具（巡邏車、電動自行車、電動汽車等）上，成為我國能源領域重點支持的高新技術產業。
動力電池指應用于電動車的電池，是相對于小容量電池（如手機、筆記本電腦電池等）而言的，具有較大的容量和輸出功率，可用于電動車輛驅動電源及大型移動電源應用領域的二次電池。鋰離子電池或電池組的制作工序非常多，而其中有多道工序，如防爆閥密封焊接、極耳焊接、軟連接焊接、安全帽點焊、電池殼體密封焊接、模組及PACK焊接都以激光焊接為最佳工藝。動力電池用于焊接的材質主要有純銅、鋁及鋁合金、不銹鋼等。
圖表 1 激光焊接在鋰電池中的應用
資料來源：OFweek研究中心
1、電池防爆閥焊接
電池的防爆閥是電池封口板上的薄壁閥體, 當電池內部壓力超過規定值時, 防爆閥閥體破裂, 避免電池爆裂。安全閥結構巧妙，這道工序?qū)す夂附庸に囈髽O為嚴格。沒有采用連續激光焊接之前，電池防爆閥的焊接都是采用脈沖激光器焊接，通過焊點與焊點的重疊和覆蓋來實現連續密封焊接，但焊接效率較低，且密封性相對較差。采用連續激光焊接可以實現高速高質量的焊接，焊接穩定性、焊接效率以及良品率都能夠得到保障。
2、電池極耳焊接
極耳通常分為三種材料，電池的正極使用鋁（Al）材料，負極使用鎳（Ni）材料或銅鍍鎳（Ni-Cu）材料。在動力電池的制造過程中，其中的一個環節是將電池極耳與極柱焊接到一起。在二次電池的制作中需要將其與另外一鋁制的安全閥焊接在一起。焊接不僅要保證極耳與極柱之間的可靠連接，而且要求焊縫平滑美觀。
3、電池極帶點焊
電池極帶使用的材質包括純鋁帶、鎳帶、鋁鎳復合帶以及少量的銅帶等。電池極帶的焊接一般使用脈沖焊接機，隨著IPG公司QCW準連續激光器的出現，其在電池極帶焊接上也得到了廣泛的應用，同時由于其光束質量好、焊斑能夠做到很小，其在應對高反射率的鋁帶、銅帶以及窄帶電池極帶（極帶寬度在1.5mm以下）的焊接有著獨特的優勢。
4、動力電池殼體與蓋板封口焊接
動力電池的殼體材料有鋁合金和不銹鋼，其中采用鋁合金的最多，一般為3003鋁合金，也有少數采用純鋁。不銹鋼是激光焊接性最好的材質，尤其304不銹鋼，無論是脈沖還是連續激光都能夠獲得外觀和性能良好的焊縫。
鋁及鋁合金的激光焊焊接性能根據采用焊接方式的不同而略有差異。除了純鋁和3系鋁合金采用脈沖焊接和連續焊接都沒有問題，其他系列鋁合金最優選擇連續激光焊接方式，以減小裂紋敏感性。同時，根據動力電池殼體厚度選擇合適功率的激光器，一般殼體厚度1mm以下時，可考慮采用1000W以內單模激光器，厚度在1mm以上需使用1000W以上單模或多模激光器。
小容量鋰電池常采用比較薄的鋁殼（厚度在0.25mm左右），也有18650之類的采用鋼殼。由于殼體厚度的關系，此類電池的焊接一般采用較低功率的激光器即可。使用連續激光器焊接薄殼鋰電池，效率可以提升5~10倍，且外觀效果和密封性更好。因此有逐漸取代脈沖激光器在這個應用領域的趨勢。
5、動力電池模組及pack焊接
動力電池之間的串并聯一般通過連接片與單體電池的焊接來完成，正負極材質不同，一般有銅和鋁2種材質，由于銅和鋁之間采用激光焊接后形成脆性化合物，無法滿足使用要求，通常采用超聲波焊接外，銅和銅、鋁和鋁一般均采用激光焊接。同時，由于銅和鋁傳熱均很快，且對激光反射率非常高，連接片厚度相對較大，因此需要采用較高功率的激光器才能夠?qū)崿F(xiàn)焊接。
從鋰電池電芯的制造到電池PACK成組，焊接都是一道很重要的制造工序，鋰電池的導電性、強度、氣密性、金屬疲勞和耐腐蝕性，是典型的電池焊接質量評價標準。焊接方法和焊接工藝的選用，將直接影響電池的成本、質量、安全以及電池的一致性。激光焊接憑借焊接安全可靠、工藝精密、環保等優勢，成為了很多焊接任務的首選方案。
圖表 2 激光焊接的特點及優勢
鋰電池產業的發展?fàn)顩r分析
1、鋰電池產業發展情況
經過十多年的發展，中國鋰電池行業已經建立了包含鋰礦采選、材料供應、電芯及PACK、電池回收等各個環節的完整產業鏈。鋰電池行業在下游市場需求推動下，產量規模保持高速增長，從2012年的17.2 Gwh增長到2017年的88.7 Gwh，5年時間內，產量增長了4倍。
圖表 3 2012 -2017年中國鋰電池芯年產量及增速（單位：Gwh）
資料來源：OFweek研究中心
電動交通工具（最主要是新能源汽車）、3C數碼、儲能行業是鋰電池產業發展的三大推動力。2016年，新能源汽車以30.8 GWh的需求量超過3C數碼，成為鋰電池最大消費市場，到2017年動力電池產量增長至44.5GWh。儲能電池發展?jié)摿薮?，但由于技術、政策等原因仍處于市場導入階段，相對于動力電池相對滯后。未來隨著技術逐漸成熟，儲能市場也將成為拉動鋰電池消費的另一極。
2、新能源汽車及動力電池產業發展情況
隨著全球能源危機和環境污染問題日益突出，產業節能化、環?；l(fā)展被高度重視，新能源汽車出現爆發式增長。產量由2012年1.26萬輛增長至2017年的79.4萬輛，年復合增長率高達99.4%。2017年產銷分別為79.4萬輛和77.7萬輛，同比分別增長53.6%和53.3%，產銷量同比增速分別提高了2.1和0.3個百分點。2017年新能源汽車市場占比2.7%，比上年提高了0.9個百分點。中國已超過美國成為全球范圍內第一大新能源汽車市場，連續三年產銷量居世界第一。
圖表 4 2012-2017年中國新能源汽車產量（ 單位 ：萬輛）
資料來源：OFweek研究中心
動力電池作為新能源汽車核心零部件，其發展緊隨新能源汽車整體市場趨勢，動力電池市場也呈現爆發式發展趨勢，資本的大量涌入帶動了力電池產量的大幅提升。
圖表5 2012-2017年中國動力電池需求量分析及預測（單位：Gwh）
資料來源：OFweek研究中心
2017年中國汽車用動力電池產量達到44.5Gwh，同比增長45%。OFweek預計，未來四年，動力電池需求量將保持著40%以上的年復合增長速度，到2020年，中國新能源汽車動力電池需求量將突破120Gwh。
發布時間 : 2018-05-23
作為一種能發射激光的裝置，激光器的用途非常廣泛。根據材料分類，激光器又分為光纖激光器、半導體激光器、固體激光器與CO2激光器等，而近幾年發展速度最快的當屬光纖激光器，據相關數據顯示，截至2017年底，光纖激光器在全球工業市場占有率已過半。
光纖激光器之所以備受歡迎，與市場環境和它自身的特點密不可分。相較于其它類型的激光器，制造成本低、穩定性高、散熱快等優勢，應用在大規模增長的工業切割和焊接需求上，可謂是再合適不過的了。
十年前，手機制造、服裝加工等市場的快速擴張，導致了光纖激光器的需求量呈井噴式增長，很多人認為那是行業的巔峰時期。近年來，手機、服裝增速放緩，很多關于光纖激光器市場“天花板”的言論出現，看衰行業。隨著智能制造、物聯網時代的到來，未來光纖激光器的用途會越來越廣泛，新能源汽車、新材料、光纖通訊等領域即將全面啟動，市場前景將不可限量。而這些新興領域的全面爆發，未來十年，光纖激光器市場也將迎來更大的增長。
隨著國家“中國制造2025”戰略的發布，“智能制造”一詞被廣為提及，而作為高端制造業密不可分的一部分，智能制造裝備的需求也隨之增長，光纖激光器將大有可為。
一、軌道交通
據國家規劃顯示，在高端制造領域，我國將重點推動軌道交通、節能裝置等快速發展。軌道交通的要求是牢固、尺寸精度高、品質穩定，在這里激光焊接的連續性與高效性恰恰能有用武之地，目前光纖激光器在軌道車輛制造上的應用集中在能源切割及關鍵部件的焊接。隨著未來高鐵、地鐵建設的全面建設，對光纖激光需求量也隨之增大。
二、光纖通訊
伴隨著物聯網技術的發展，“萬物互聯”作為一種美好的愿景亦將成為現實，光纖通訊是通訊技術的一部分，具有準確、可靠、高速的特點。面對日益增長的物聯網應用，在數據傳輸上及處理上的要求更高，光纖激光器的玻璃光纖制造成本低、技術成熟、小型化、集約化優勢可以發揮出來。
三、新材料
近幾年，3D打印、新能源、環保設備等新興產業的快速發展，很多對材料有著特殊的要求。新產業的爆發，新金屬材料、精細陶瓷和光纖等新材料市場即將引來更大的機遇，而光纖激光器在新材料加工上應用廣泛。市場對新材料加工的要求是成本更低、操作更容易、性能更穩定，相較于傳統激光設備，光纖激光器在切割速度上更勝一籌。
四、動力電池加工
中國已經是全球最大的新能源汽車市場，近年來，新車企也是如雨后春筍般出現，與傳統燃油汽車加工相比，動力電池的加工是一塊新的大蛋糕，對激光設備市場而言，這是一大利好消息。新能源汽車電池加工對成本、安全、環境控制的要求很高，光纖激光器在焊接精度與設備穩定性方面皆可滿足要求。
綜述：在全球物聯網的趨勢下，對智能制造的要求更高、更快，應用范圍更廣闊，光纖激光器作為一種順應時代潮流的制造設備之一，會在很多新領域發揮出自身的優勢，推動物聯網的發展。能否在這些應用上獲得市場認可，這得益于光纖激光器技術的發展。
發布時間 : 2018-05-22
激光熔覆再制造技術：能用于受損零部件的修復還能激光表面淬火
激光熔覆修復技術是一種材料表面改性技術。它是利用激光高功率密度光束，由激光加工系統在數控控制下，在基體表面指定部位形成一層很薄的微熔層，通過預置或同步方式添加特定成分的自熔合金粉，如鎳基、鈷基和鐵基合金等，使它們以熔融狀態均勻地鋪展在零件表層并達到預定厚度，與微熔的基體金屬材料形成良好的冶金結合，并且相互間只有很小的稀釋度，在隨后的凝固過程中，在零件表面形成與基體完全不同的，具有預定特殊性能的功能熔覆材料層，從而可以完全改變材料表面性能，最終使得價廉的材料表面獲得極高的耐磨、耐蝕、耐高溫等性能。

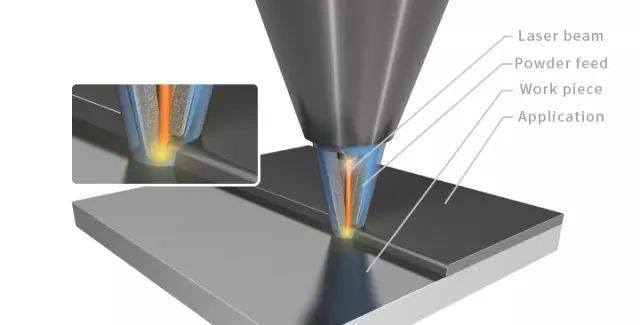

按照材料添加方式的不同，激光熔覆的方法分為預置法和同步送粉法。預置法顧名思義就是預先將要涂層的材料通過噴涂或粘結等方式放置在預處理過的基材表面，然后通過激光束輻射進行重熔后再做適當?shù)臒崽幚?；同步送粉則是在預處理后的熔覆基材表面，將粉末直接噴涂在激光輻射所形成的移動熔池上，涂層一次性成型。同步送粉是激光熔覆技術的發展趨勢，可以充分利用激光能量，控制工藝參數，提高生產效率和覆層質量。但是同步送粉對粉末的顆粒粒度、流動性等方面也有要求，需要根據具體情況而定。

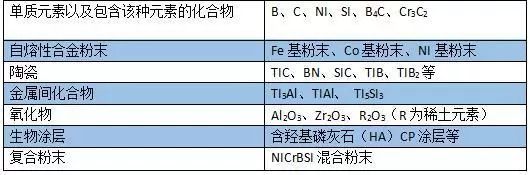

激光熔覆材料及特性
在激光熔覆的研究中，材料研究是一個重要方向，重在研究各種添加材料與實際應用場景中零部件的相容性。
鐵基合金粉末適用于要求局部耐磨而且容易變形的零件。
鈷基合金粉末具有良好耐高溫性能，耐磨耐蝕也較強，常用于石化和冶金領域。
陶瓷材料在高溫下有較高的強度，熱穩定性好，化學穩定性高，常用于要求耐磨、耐蝕、耐高溫和抗氧化性的零件。
由于單一材料在滑動磨損、沖擊磨損和磨粒磨損嚴重的情況下會無法滿足使用工況的要求。因此，金屬涂層與陶瓷涂層的復合使用成為研究熱點，已有鋼、鈦合金及鋁合金表面激光熔覆多種陶瓷或金屬陶瓷涂層的研究。
與其他傳統表面處理技術相比，激光熔覆具有其特性和優勢：
冷卻速度快（高達10^6℃/s），屬于凝固過程，容易得到細晶組織或產生平衡態所無法得到的新相，如非穩相、非晶態等；
涂層稀釋率小于5%，與基體呈牢固的冶金結合或界面擴散結合，獲得涂層成分和稀釋度可控的良好熔覆層，保證性能不變質；
采用高功率密度熔覆，加熱速度快，對基材的熱輸入、熱影響區和畸變較小；
粉末選擇幾乎沒有任何限制，可以在低熔點金屬表面熔敷高熔點合金；
熔覆層的厚度及硬度范圍大，且熔覆層微觀缺陷少，性能更優；
工藝過程采用數控控制，無接觸處理，自動化操作，方便、靈活，可控性強。
激光熔覆在工業中的典型應用
激光熔覆這種修復與再制造的工藝，一是強化功能，可以通過熔覆層增強基材性能；二是修復功能，主要體現在修復材料表面的孔洞和裂紋，恢復已磨損零件的幾何尺寸和性能，對幾乎整個機械制造業有著非常大的應用價值。
在石礦、化工、冶金、電力、水泥等機械設備行業中，燃機轉子軸頸和葉片、軋輥軸頸、鋼廠的牌坊等會隨著使用時間而老化損壞。這些零部件由于長期承受著燃?xì)飧邷馗邏阂约案g介質，加上體積負荷引起的機械應力作用，損傷多數發生在表面或表面開始，而失效模式主要是內部金屬零部件的碎裂和開裂、磨損或腐蝕嚴重至局部剝落。因此應用激光熔覆技術強化零部件表面性能能夠有效延長使用壽命，而在周期性檢修過程中，還可以通過表面再制造技術對受損部位進行補救。
汽輪機轉子修復
對于燃?xì)廨啓C(jī)和蒸汽輪機來說，失效部位常發生在熱端部件，如轉子、葉片和噴嘴。其發生在葉片根部的斷裂是不可修復型，而發生在葉片端面或根部的損傷便可通過修復后實現再利用。再者，用于發電機組的葉片往往造價極高，將修復后的葉片重裝再利用，將大大地降低電廠的發電成本。
排粉風機葉片磨損修復
電機轉子軸勁激光熔覆
在汽車制造行業，20世紀80年開始，歐美日俄以及中國等國家就已開始運用激光熔覆來強化汽車零部件。通過此技術，達到了節約昂貴合金材料，降低生產成本的目的。同樣汽車模具在使用中的磨損、腐蝕、接觸疲勞而導致的失效也可以通過該技術煥發新生。
總之，不論是零件在服役前的表面強化，還是服役后發生故障進行修復，其傳統的加工方式主要有表面淬火、表面滲碳或滲氮、熱噴涂、堆焊等。隨著加工技術的不斷升級和改進，激光移動再制造技術（激光熔覆）逐漸得到廣泛應用。
這種激光再制造技術不僅可以用于受損零部件的修復，還可以做激光表面淬火，與傳統的熱處理方式相比，激光淬火是一種快熱快冷的加工技術，可在表面獲得晶粒細小的淬硬層。并且，結合高端多軸機床或者6+2式機械手，采用激光器還可對受損的三維復雜零部件進行修復，充分體現了激光再制造技術的柔性化以及先進性。
發布時間 : 2018-05-13
趨勢解讀：激光加工技術在汽車工業領域中的前景展望
2018年是《中國制造2025》發布實施的第三年，中國制造業正經歷新一輪深刻變革，十九大報告再次為我國“智造業”發展指明了新方向。其中汽車工業“十三五”規劃以綠色制造、智能制造為思路，綠色制造尤其是新能源汽車是發展重點，同時信息化、智能化的智能制造也是建設重心。多項國家項目開始落地執行，這為中國汽車制造領域提出了新的需求，也為上下游產業鏈企業提供了良好的發展機遇和廣闊的市場空間。
2018年5月7日，ALAT2018中國汽車工業激光技術應用大會在廣東潭州國際會展中心隆重舉行。本次論壇由廣東省激光產業技術創新聯盟、廣東省機械行業協會、《激光制造商情》聯合主辦，中科院上海光機所、廣東省激光行業協會、廣東省儀器儀表協會、深圳市鈑金加工行業協會、激光制造網等單位對此次會議提供大力支持。
會議現場
嘉賓合影
一、新趨勢：激光技術在新能源汽車制造中的發展方向
《國民經濟和社會發展第十三個五年規劃綱要》明確指出，要實施新能源汽車推廣計劃，到2020年全國新能源汽車?yán)塾?jì)產銷量達到500萬輛。中國科學院上海光學精密機械研究所/楊上陸教授在《新能源汽車車身制造的趨勢、挑戰和機遇》的主講中也表示，目前發展新能源汽車是我國國家戰略之一。新材料的使用將助力新能源汽車的減重，增加其續航里程，但新材料的應用也給車身制造帶來了新的挑戰。而來自華中科技大學的王春明教授也在《新能源汽車制造中的激光加工技術》中從新能源汽車的材料、結構的變化為出發點，探討激光焊接、切割、清洗等激光加工工藝的技術特點和應用前景。上海交通大學張延松教授則從《激光焊接技術在新能源汽車電池/電機制造中的應用》中針對新能源汽車用燃料電池、鋰電池和驅動電機中關鍵部件的連接需求及瓶頸問題，重點介紹激光焊接新工藝在電池/電機制造中的典型應用，包括燃料電池金屬雙極板連接、鋰電池模組封裝等。
中國科學院上海光學精密機械研究所教授/楊上陸
華中科技大學教授/王春明
上海交通大學教授/張延松
二、新應用：激光技術在汽車領域煥發新的光芒
在切割、焊接和打標領域，激光技術可為用戶帶來更大的效益。但隨著科技的進步，更多新的激光技術將影響傳統工藝的使用。來自中物院激光聚變研究中心的林宏奐研究員就向參會人員分享了《激光清洗在汽車行業中的應用展望》，針對激光清洗在汽車及其相關行業中的典型應用進行分析，并在典型激光器參數下給出不同材質和污染物的清洗效率。結果表明，激光清洗可以在汽車行業中多種典型零部件及整車表面處理中實現無損、高效的清洗作用，成為未來激光在汽車領域應用的新增長點。同時3D打印目前在汽車制造領域占有一席之地，來自溫州大學的陳希章教授就此在《電弧3D打印研究進展及其在汽車領域中的應用思考》中介紹了絲材電弧打印技術的研究進展，研究鋼、鋁等典型材料的控形控性技術，提出變形監測、殘余應力控制和性能改善的方法。
中物院激光聚變研究中心副研究員/林宏奐
溫州大學教授/陳希章
三、新進展：激光焊接技術前景可期
激光用于汽車零部件及汽車整車的焊接已有多年歷史，在汽車工業發達的歐美國家，激光焊接已經成為先進的汽車制造工藝中的一種標準工藝。目前國內的很多汽車企業也在逐漸將激光焊接技術應用到汽車生產中去。會上來自廣汽本田汽車有限公司的設備工程師鄭世卿在《超高速激光釬焊在汽車頂蓋連接上的應用》中就介紹了廣汽本田超高速頂蓋激光釬焊生產線的布局，以及解決超高速激光釬焊存在的困難的方法。來自另外一家汽車整車廠——安徽江淮汽車集團股份有限公司的焊接工程師張麗芳也在《鋁合金車身連接工藝》的主題報告中介紹了汽車連接工藝的質量要求以及約束條件。在研究進展方面，湖南大學的張屹教授則在《車用變厚截面板激光焊接熔透性監測研究》闡述了自適應激光焊接技術研發過程中遇到的若干問題以及解決方案。而來自蘇州大學的王曉南主任則向大家分享了《激光焊接技術在鋼/鋁異種材料連接上的研究進展》，詳細的總結了近年來國內外學者鋼/鋁激光釬焊、激光焊縫合金化、物理隔斷激光焊接及磁場輔助激光焊接等方面所做的研究工作。
廣汽本田汽車有限公司設備工程師/鄭世卿
安徽江淮汽車集團股份有限公司焊接工程師/張麗芳
湖南大學副主任/張屹
蘇州大學金屬材料工程系主任/王曉南
最后，各位專家還就汽車車身連接、新能源汽車產業發展、激光工藝與自動化結合等問題進行了交流探討。
汽車制造業是高新技術高度集中的行業，激光作為一種先進的制造手段，在汽車制造過程中的應用至關重要。激光加工覆蓋了汽車制造行業眾多的應用領域，包括汽車零部件、汽車車身、汽車車門框、汽車后備箱、汽車車頂蓋等各個方面。相信隨著汽車輕量化的需求日益強烈，高度自動化、高度靈活化的生產系統備受青睞，激光加工技術在其中的重要性也將逐步凸顯。
2018中國汽車工業激光技術應用大會內容緊扣技術及市場需求，圍繞汽車工業激光技術的應用主題展開深入剖析，因而得到業內人士的肯定和支持，對促進激光技術與應用領域的需求對接起到了積極的促進作用。
發布時間 : 2018-05-10
激光切割機：觸屏手機行業的發展新助力
隨著移動技術的發展，按鍵手機日益被全新一代觸屏手機替代，觸屏手機成為各大廠商的主力產品，在市場上的銷售量一直居高不下。
那么激光切割機又是如何助力觸屏手機行業的發展呢？與激光妹一起來瞧瞧吧！
手機觸摸屏
手機觸摸屏，又稱為觸控面板，當接觸了屏幕上的圖形按鈕時，屏幕上的觸覺反饋系統可根據預先編程的程式驅動各種連結裝置，并借由液晶顯示畫面制造出生動的影音效果。因此，手機屏幕的切割極為重要，要精準、合適，精確無疑，才能做出完美的手機。而激光切割就能輕輕松松地解決這個難題。
手機保護膜
手機膜又稱手機美容膜、手機保護膜，是可用于裝裱手機機身表面、屏幕及其他有形物體的一種冷裱膜，種類繁多。 根據功能分為：防窺膜、鏡子膜、AR膜、磨砂膜、高清膜、防刮保護膜、3D膜等；其材料包括PC、PVC、PET、AR等。 激光科技的普及，為手機保護膜行業提供了強大的技術支持，不管是在切割精度上還是在切割效率上，都發揮著無可替代的作用。
手機保護套
同時，激光切割能夠?yàn)槟M(jìn)行高級的私人定制，制作獨一無二的手機保護套。
精致外觀封套，使用了優質的薄木板材料，采用激光雕刻與激光切割技術，同時也可以根據客戶的需求進行手工繪畫、制版的高級定制，具有古典的風格與現代的時尚的相互融合。
激光切割技術改善傳統的生產工藝，讓手機加工更加符合當代生產標準化的需求。一方面，激光切割能夠提升產品創造價值，減少生產成本；另一方面，激光切割解放產品的加工手段，以自動化機械代替人工，打造更加安全可靠的生產作業模式。
激光切割技術的優勢有： 精度高: 激光切割能能到毫米以內，非常精細； 效果好：切口邊緣精準、不熔邊、不磨手； 靈活性強：可在電腦上隨意切換手機膜圖形、規格、尺寸； 安全可靠：工作過程不產品有毒物質； 操作簡便：經過簡單培訓就可以操機使用； 運行成本低：只消耗少量的電，節省模具費。
來源 ： 大族激光 發布時間 : 2018-05-08
激光增材制造過程中的溫度和熔池監控研究
產玉飛、張敏、陳長軍
蘇州大學激光加工中心
蘇州工業園區激光產業創新聯盟協會
江蘇省激光產業技術創新戰略聯盟
近年來各國高度關注的激光增材制造技術（俗稱3D打印）能夠在無需任何模具和工件的條件下，根據計算機三維模型，通過激光逐層熔化成形的方式，實現復雜零件直接近凈成形。該技術具有制造周期短、材料利用率高、工藝柔韌性好等獨特優勢，對制造產業產生了重要影響，在工業生產，航空航天，醫學醫療等諸多領域有著廣泛且重要的應用。然而，諸多技術上的挑戰阻礙了激光增材制造技術的廣泛應用和發揮它擁有的巨大潛力，其中最大的一個障礙就是最終產品的質量檢測，尤其是對產品質量有著極高要求的領域如航空航天和醫學醫療領域，因此需要對激光增材制造過程進行監測和控制。通過對制造過程進行監控，以減少缺陷的產生，提高產品的尺寸精度和力學性能，最終達到提高產品質量的目的。
目前很多國內外的研究人員在如火如荼地對激光過程監控進行研究，他們研究出了很多能對激光增材制造過程進行監控的系統，這些系統只要集中在對熔池的物理參數進行在線檢測和對組件的缺陷進行檢測并且通過反饋控制減少這些缺陷上。激光監控過程主要分為兩個部分，一個是數據采集，一個是數據處理。數據采集主要有兩個部分，熔池形貌和熔池溫度，熔池形貌一般是通過CCD相機或紅外相機得到，熔池溫度一般是通過光電二極管或高溫計測得。數據處理是指將測得到的數據經加工后傳送給控制器，由控制器對系統的運行參數進行配置更新，對系統的運行過程進行有效的控制，從而使產品的質量得到提高。值得注意的是控制器使用的控制方法有多種，有傳統的PID控制，有模糊控制，還有人工智能控制如神經網絡控制等，目前使用最為成熟的是傳統PID控制，目前研究的熱點是各種人工智能控制方法。
下面介紹一個具體控制系統的工作過程及結果，實驗過程是一個激光金屬沉積實驗，目的是通過控制使產品的外形精度得到提高。圖1是一個激光金屬沉積實驗過程圖，通過實驗可以發現產品的外形尺寸精度與制造過程中的熱輻射信號有很大的關系，當熱輻射信號保持不變時，熔池的尺寸基本不變，熔池尺寸的穩定會提高產品外形的尺寸精度。圖2是激光金屬沉積監控過程圖，該過程使用了自適應PID控制方法，測量的得到的熱輻射信號輸入到自適應PID控制器，控制器輸出控制信號，控制信號作用到激光發射器，調節激光功率使熱輻射信號強度保持基本不變。
熔池的外形尺寸和熱輻射溫度如圖3和圖4所示，對比這兩個圖可以看出使用了控制系統的過程的熱輻射信號相對穩定，基本保持在設定值2，對應的熔池的尺寸也穩定，熔池最大與最小相差0.1mm；未使用控制系統的過程的熱輻射信號增大，對應的熔池尺寸增大，熔池最大與最小相差1.27mm。
產品的宏觀形貌圖如圖5和圖6所示，對比這兩個圖可以明顯看出使用了控制系統的產品表面更加光滑，高度和寬度更加均勻，寬度的變化從63.6%下降到12.5%，可見這個自適應控制系統達到了提高產品外形精度的目的。
當然這只是激光監控過程的其中一個應用，針對不同的目標，如減少產品的缺陷，提高產品的疲勞強度和各種力學性能等等，研究人員提出了各種的控制系統和控制方法。
圖5 未使用控制系統的產品宏觀形貌 圖6 使用了控制系統的產品宏觀形貌
目前的研究表明由于實現控制系統和生產過程的集成十分復雜、測量工具與傳感器的局限、實時控制的難以實現等因素，許多的系統尚未在實際工業生產過程中應用，該研究尚處于發展階段，相信在不久的將來，隨著研究的不斷的深入，激光增材制造監控技術得到更成熟的發展和實際的應用
