國外用世界首個硅激光器打造光子芯片，可將光通信速度提高千倍
幾十年來，“硅發光”一直是微電子行業的圣杯，解決這個難題將徹底改變計算，因?yàn)槭芤嬗诖?，芯片將變得比以往任何時候都快。
近日，埃因霍溫理工大學（TU/e）的研究人員現在已經開發出一種硅合金，這種硅合金可以發光，實現光子傳輸。該團隊現在將在此基礎上開發一種硅激光器，集成到當前芯片中。
圖源：埃因霍溫科技大學
光子通信代替電子通信，芯片提速1000倍
目前以半導體為基礎的技術正在達到頂峰，但限制因素是熱量。
在電子電路中，數據通常通過電子流傳輸，而電子流在通過芯片晶體管的銅線和許多電阻時，會產生大量熱量。這意味著數據量越大，電子流傳輸產生的熱量越多。若要繼續推進數據傳輸，則需要一種不產生熱量的新技術——光子傳輸。
最近，埃因霍溫科技大學的一項新研究表明，硅可以發射光子來傳輸數據，傳輸過程中并不會帶來熱量，可以消除高能耗芯片與芯片間通信帶來熱量過多，導致傳輸緩慢的問題。

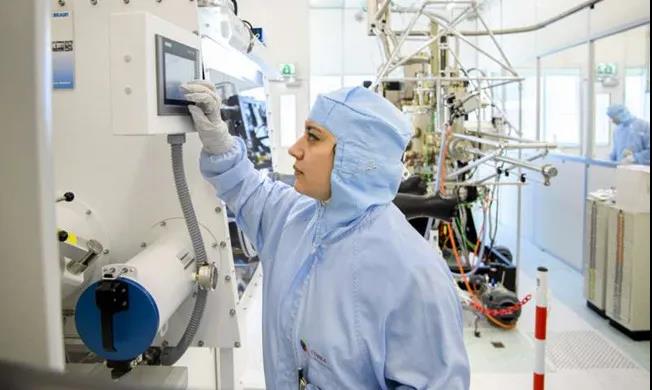

使用光學裝置來測量發射的光
圖源：埃因霍溫科技大學
光纖中通常是通過光子來攜帶信息而不是電子。與電子相反，光子不經歷電阻，由于它們沒有質量或電荷，它們?cè)谒ㄟ^(guò)的材料中的散射會更少，因此不會產生熱量，能源消耗將減少。
此外，通過用光通信代替芯片內的電子通信，芯片內和芯片間通信的速度可以提高1000倍，數據中心將受益匪淺，數據傳輸速度更快，冷卻系統能耗更低。而且這些光子芯片也將帶來觸手可及的新應用，想一想激光雷達自動駕駛汽車和化學傳感器的醫療診斷、測量空氣和食品質量。
不過，在芯片中使用光需要集成激光器，但計算機芯片的主要半導體材料硅在發光方面效率極低，因此硅長期以來被認為在光子學中不起作用，而光子芯片也遲遲沒能成為現實。
于是，科學家們開始轉向了能隙寬的半導體，例如砷化鎵和磷化銦，兩者都擅長發光。一個歐洲財團的研究人員對砷化鎵的量子光子波導電路進行了實驗，還有加利福尼亞大學圣巴巴拉分校的研究人員也研究了高功率磷化銦光子集成電路。
但砷化鎵和磷化銦的根本問題在于，它們很難集成到現有的硅微芯片中，不能與硅很好地發揮作用，而且兩者本身都很昂貴，成本實在太高。
因此，埃因霍溫科技大學的研究人員認識到，硅仍然是當今制造絕大多數IC的首選材料，如果硅也可以發射光子并由此增強數據通信，同時消除熱量問題，對于設計者來說，可是莫大的福音。
突破：六角形硅鍺終于發光
接下來，研究人員開展了數年對這種發光硅解決方案的研究。
他們遇到最大的問題是硅的間接帶隙阻止了硅的發光，為此，他們把目光投向了將硅與鍺結合成六邊形結構的方法，希望從而實現發射和透射光的直接帶隙。
來自TU/e的首席研究員Erik Bakkers說：
“關鍵在于所謂的半導體帶隙的性質，如果電子從導帶‘滴’到價帶，半導體就會發出光子。但是，如果導帶和價帶相互位移（稱為間接帶隙），就不能像硅那樣發射光子。不過，一個50年前的理論表明，與鍺合金并形成六邊形結構的硅確實具有直接的帶隙，因此可能會發光?！?/span>
但顯然理想與現實往往不是同一回事。2015年，埃因霍溫科技大學的研究人員發表了一篇論文，論證了將磷化鎵制成的六角形外殼用作六角形硅的模板。他們成功地在六角形外殼中生產了硅，但事實證明該外殼無法透射或發光。
不過，近期該研究迎來了轉機。在Erik Bakkers的帶領下，許多相同的研究人員已經設法制造出一種改進的六角形硅鍺殼。當由外部激光器激發時，所得的硅鍺納米線實際上能夠透射光。

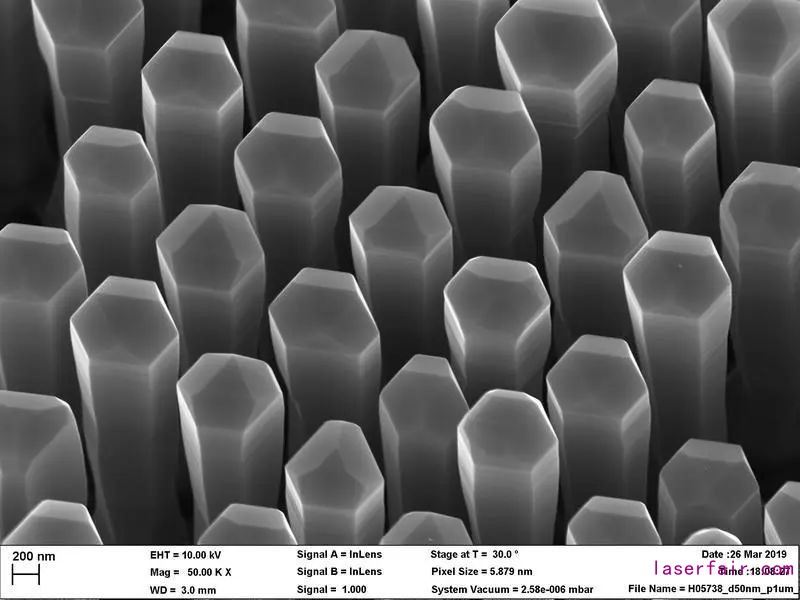

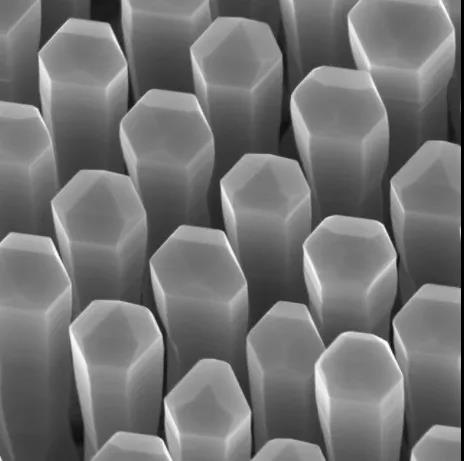

硅鍺殼制成的光導納米線
圖源：埃因霍溫科技大學
根據Bakkers的說法，下一步是創建實際的激光來激發納米線，當然，所謂納米線就是指硅。
2020年，世界首個硅激光器將現

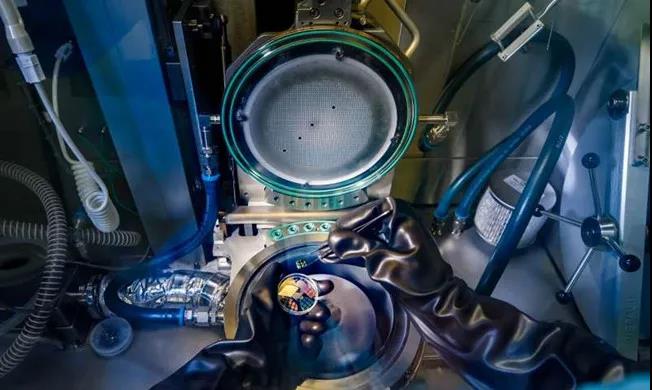

六角形SiGe合金的發射非常有效，適合開始生產全硅激光器。但直到現在，還不能使它們發光。Bakkers團隊正在通過減少雜質和晶體缺陷的數量，設法提高了六角硅鍺外殼的質量，當用激光激發納米線時，他們可以測量新材料的效率。
圖源：埃因霍溫科技大學
AlainDijkstra是第一作者，也是負責測量光發射的研究人員，他說：“我們的實驗表明，這種材料結構正確，沒有缺陷，它能非常有效地發光?！?/span>
Bakkers說：
“到目前為止，我們已經實現了幾乎可以與磷化銦和砷化鎵相媲美的光學性能，并且材料的質量正在急劇提高。如果運行平穩，我們可以在2020年制造出硅基激光器。這將使光學功能與主流電子平臺緊密集成，這將打破片上光通信和基于光譜學的價格合理的化學傳感器的開放前景?！?/span>
如此一來，成功研發出硅激光器，也只是時間問題。
來源 ： 傳感器專家網 發布時間 : 2020-04-17
應用于大功率激光器單管和Bar條芯片封裝的貼片解決方案
原文發表于Laser Focus World 2020第二期2月18號，此版本與原文略有不同
??作者：MRSI Systems 周利民 limin.zhou@mycronic.com; www.mrsisystems.com.
1. Introduction 前言
??高功率激光二極管(HPLD)是當今增長最快的激光器類型之一，主要是因?yàn)殡S著光纖激光器已逐漸成為材料加工應用的首選工具，用于光纖激光的泵浦光源需求不斷增長。 HPLD還廣泛地應用于醫療領域，例如光動力療法，激光美容和外科手術，以及包括涂覆，3D打印，切割和焊接在內的直接半導體激光器材料加工。 HPLD的另一個應用領域是國防工業，其增長由定向能量武器驅動。 HPLD提供的波長范圍是400nm至2000nm，光輸出功率范圍為1W至300 + W是任何其他激光器所無法比擬的， [1]，其在最小的體積內具有最高的電光(EO)轉換效率(高達65%)。由于這些獨特的性能，HPLD可以適應其迅速增長的各種應用。根據分析師Nilushi Wijeyasinghe博士“2019-2029年激光二極管和直接二極管激光器：技術，市場&預測''的報告顯示，到2029年，激光二極管和直接二極管激光器的全球市場規模將達到139.85億美元，其中激光二極管占119.52億美元，直接二極管激光器占20.33億美元。
??2. 關鍵工藝的挑戰
??貼片工藝是HPLD制造中最關鍵的封裝步驟。 在此過程中，采用金-錫共晶貼片工藝將單管或Bar條芯片連接到散熱基板。 芯片和散熱基板之間的接合通常是使用共晶貼片技術的金錫(AuSn)焊料。 HPLD芯片可以是單管激光芯片，也可以是多管的bar條激光芯片。 貼片工藝對于HPLD產品的光學效率和現場可靠性至關重要。 下面重點介紹此關鍵過程的一些挑戰：
??高精度：
??HPLD在單管或bar條芯片的發光面與散熱器基板邊緣之間具有高精度的位置要求。 通常，貼片后結果從發光面到基板邊緣應該沒有凹陷，并且發光面的突出部分應小于5-10μm。 為此，貼片機的貼片精度通常應<±2.5μm。 而激光管芯和襯底的邊緣也可能具有<1μm的公差。 因此，機器的精度必須<±1.5μm。
??共晶質量：
??除了位置精度外，回流工藝中的溫度曲線對于HPLD貼片工藝也非常關鍵。 在共晶過程中，需要特別注意在芯片和散熱基板之間實現細微，均勻且無空洞的共晶界面，以便有效且均勻地散熱。 這就要求貼片機對整個貼片區域具有精確而均勻的共晶回流溫度控制。HPLD貼片過程需要具有快速升溫/降溫的可編程均勻共晶加熱臺，并且共晶期間的溫度必須保持穩定。 加熱階段還必須具有保護氣體覆蓋，以防止共晶表面氧化，從而獲得良好的鋟潤性，并在冷卻時形成無空洞的界面。
??共面性&無空洞：
??隨著HPLD芯片功率的增加，單管芯片變得更長，某些芯片尺寸長寬比也變得越來越大，例如長寬比>10。Bar條類的HPLD是極具挑戰性的，因?yàn)樗慕Y(jié)合表面積大，放大了鍵合后的特性缺陷，如空洞率%和Bar條傾斜角度。。 HPLD單管或bar條芯片與散熱基板之間的準確共面性也非常關鍵，因?yàn)樗鼤?huì)影響空洞率和引起應力。 因此，缺乏準確共面性會影響HPLD產品的性能和可靠性。 如果沒有良好的共面性控制，由于共晶后在bar條中形成的殘余應力，bar條可能會發生翹曲，通常被稱為“微笑”曲線[3]。 長芯片可能會產生散熱不均的情況，從而沿單管芯片長度方向產生熱應力。 在共晶回流期間，各種尺寸的單管芯片或激光bar芯片需要不同的貼合力和精確的受力控制。
??高混合&快速生產
??當前，HPLD行業處于快速發展過渡狀態，由于缺乏標準化，生產廠家必須應對需求增長和復雜多樣的產品封裝形勢。 由不同供應商設計的工業HPLD-單管芯片到基板(CoS)，和Bar條到基板(BoS)有很多變化。 HPLD封裝設計具有更多的封裝形式以適合不同的應用。因此，高混合生產是HPLD制造的又一重大挑戰。
??3. 貼片方案
??為了應對HPLD應用中的這些貼片工藝的挑戰，生產商需要一種超高精度，高速，高度靈活的全自動貼片機。 機器要求包括精度<±1.5μm，可編程力控制，共晶階段的摩擦運動(在受控力的作用下沿X，Y，Z的微小運動)等特性。 因此，貼片機供應商試圖提供更好的設備來滿足這些要求。 在這里，MRSI-H-LD 1.5μm全自動貼片機提供了很好的解決方案。
??1.5 μm High-speed Die Bonder 1.5μm高速貼片機
??MRSI設計的針對HPLD貼片工藝應用的MRSI-H-LD 1.5μm全自動貼片機， 機器精度在3Sigma下為±1.5μm。 因?yàn)橛幸恍┎⑿羞^(guò)程可以縮短機器的循環時間，CoS的 UPH通常大于150(取決于應用程序)。
??脈沖加熱臺
??MRSI-H-LD提供了獨特的脈沖加熱快速升降溫共晶臺，該加熱臺有90-95%的氮-氫混合氣體作為保護氣，可用于防止結合表面的氧化。采用化合共晶材料使貼片過程的溫度最低化，該典型溫度通常約為315℃。 加熱臺可編程至最高400°C，共晶面板上溫度均勻。MRSI-H-LD設計的是持久而穩定的加熱臺。
??閉環受力控制和可編程摩擦共晶
??MRSI-H-LD貼片機提供的是具有實時閉環力反饋和具有可調節功能的可編程焊頭，可實現對III-V族半導體器件的精細化處理，按器件類型對貼合力進行編程，這意味著每個大尺寸高功率激光芯片可以通過其獨有的編程和控制力來吸取和放置。
??MRSI-H-LD貼片機還提供特殊設計的自平衡調節吸頭工具，該工具可保持良好均勻的粘結力，并且排出空氣，減少空洞。該應用在整個芯片表面上施加均勻的粘結力，從而產生具有高芯片剪切強度的無空洞共晶貼片。這是實現準確共面的絕佳技術。
??MRSI-H-LD貼片機獨有的摩擦共晶解決方案，可以實現粘接面無空洞，解決共面難題。摩擦共晶是在將芯片放置到基板上的過程中同時對其施加垂直和橫向力的運動。可編程的摩擦共晶方案具有一個應用程序庫用于客戶化定制XYZ和θ的運動參數，可根據不同的芯片和基板條件完美地共面。在任何條件下都可以實現完美的無空洞的共晶工藝。
??在一臺機器上靈活無切換的完成單管及Bar條芯片的貼片
??MRSI-H-LD貼片機具有獨一無二的獨特功能，可在運動中更換吸頭，以處理不同形狀和尺寸的部件，而無需進行設備更換或停機。該系統提供行業領先的產出量和出色的靈活性，能夠在一臺機器上完成單管芯片對基板的CoS，Bar條對基板的BoS， C-mount封裝，以及其他種類HPLD的封裝。
??4.實驗和性能結果
??以下介紹使用MRSI-H-LD貼片機的實驗和結果。以玻璃芯片檢查機器的精密性能。試驗完成了芯片對基板CoS，Bar條對基板BoS， C-mount封裝的貼片工藝。并測量了芯片鍵合關鍵位置精度結果，以及測試了空洞率的%結果和HPLD bar條芯片的平面度輪廓。
??A. 機器精度
??該實驗介紹了驗證設備精度的典型方法。玻璃芯片實驗結果是基于15個數據點的樣本量。 X和Y方向上的貼放重復性分別為<1 μm和0.5 μm(@3σ)。

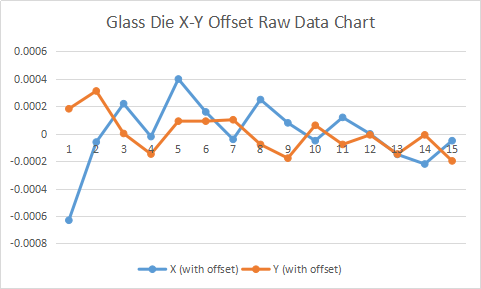

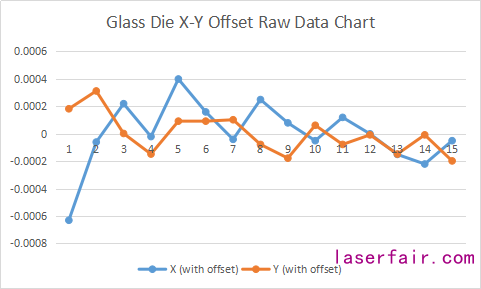

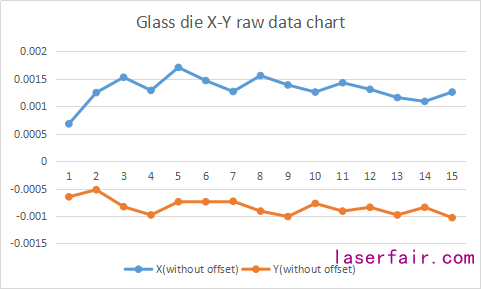

??Figure 1: X和Y玻璃芯片貼放數據
??B. Chip-on-Submount (CoS)
??MRSI-H-LD貼片機還具有芯片倒裝功能，并且可以完成腔面朝上和腔面朝下的工藝。 本節介紹了腔面朝上的CoS貼片方法，以下是典型的工藝要求。 在圖2中，CoS尺寸從A(激光光發射面)到C(AuSn層表面邊緣)是激光芯片懸伸，這對于HPLD貼片非常關鍵。 10個CoS貼片結果顯示，共晶貼片后精度為<±3 μm @3σ，無凹陷，突出量<4 μm。

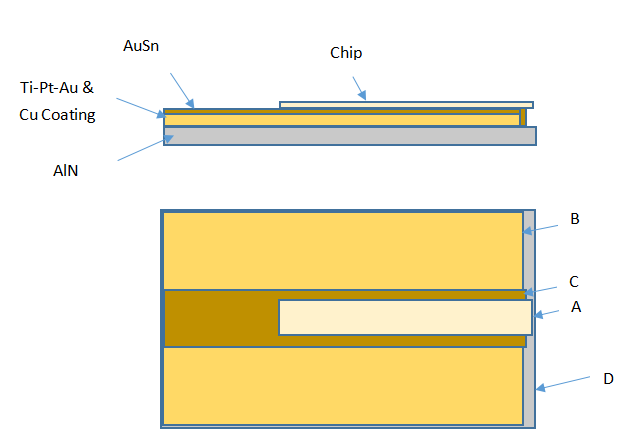

Figure 2: 圖中顯示了關鍵的貼片尺寸
??除了幾何位置分析之外，我們還對樣品進行了超聲掃描顯微鏡(SAM)測試，以檢測焊接界面中的空洞百分比。圖3描繪了對單管激光芯片(4mm x500μmx120μm)AuSn共晶貼片到AlN基板在Sonoscan D-9000系列C-SAM機器上拍攝的圖像。

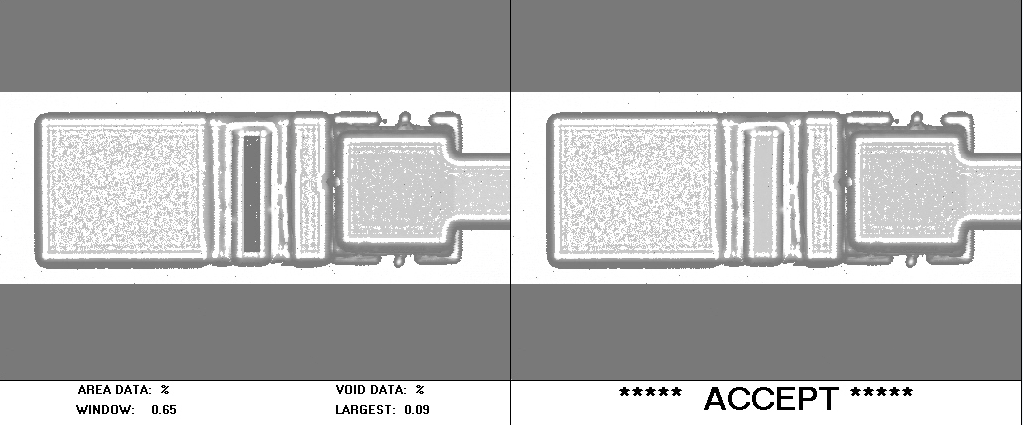

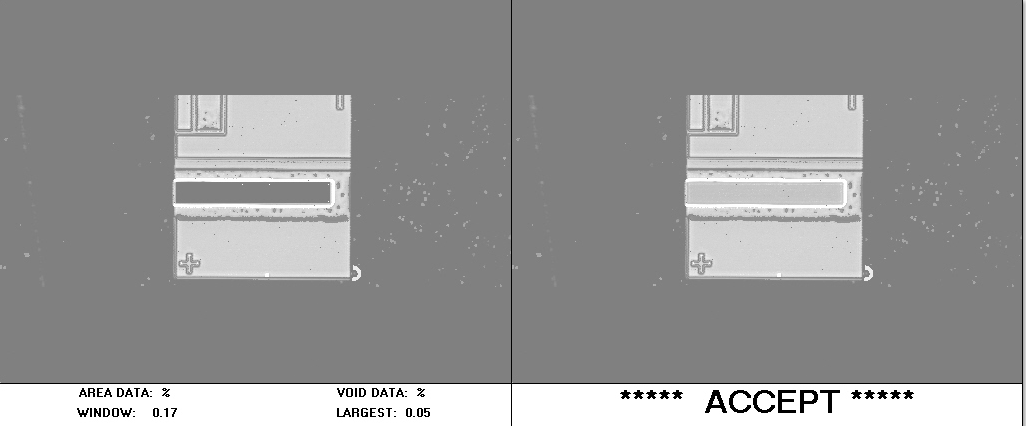

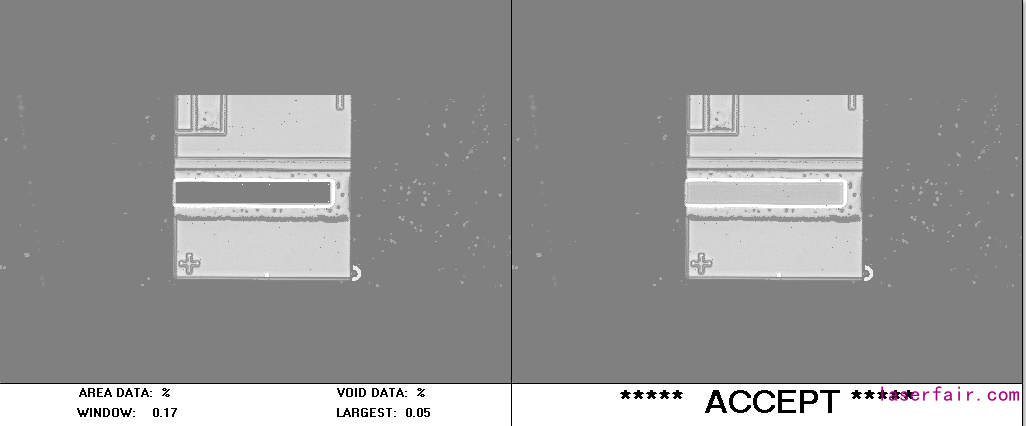

??CoS空洞率測試的Sonoscan結果
??左圖是經過處理的圖像，右圖是使用Sonoscan D-9000 C-SAM機器測量的原始圖像，該表顯示了空洞率百分比的結果。 如表中所示，貼片后的空洞率超過了MIL-STD 883K方法2030.2規范，并且還通過了更嚴格的HPLD空洞率指標。
??貼片封裝的可重復性，準確性和空洞率是HPLD芯片貼片的關鍵性能指標，在這些性能滿足的基礎上，還必須實現快速交付。 在此示例中，采用了典型的共晶貼片工藝溫度曲線，總循環時間在23秒或> 150UPH的范圍內。
??C. 單管芯片到 C-Mount的封裝
??本節概述了在將單管LD芯片粘合到由CuW制成的 C-mount封裝上獲得的結果。 在這個實驗中，將尺寸為2mm x500μmx0.12μm的LD單管芯片貼裝到尺寸為6.35mm x 2.18mm x 6.86mm(L xW x H)帶有預沉積的AuSn焊料的 C-mount上。 從9個單管芯片貼片到C-mount上的結果表明，在3σ時芯片懸垂<4.3μm。貼片后測量關鍵的參數均在規格范圍內。
??除了貼片的精度，我們也使用SAM和Sonoscan D-9000系列測量工具測量了焊接界面中的空洞百分比。 圖4顯示了從機器拍攝的圖像。 左邊是經過處理的圖像，右邊是原始圖像，下表是空洞百分比的測量。

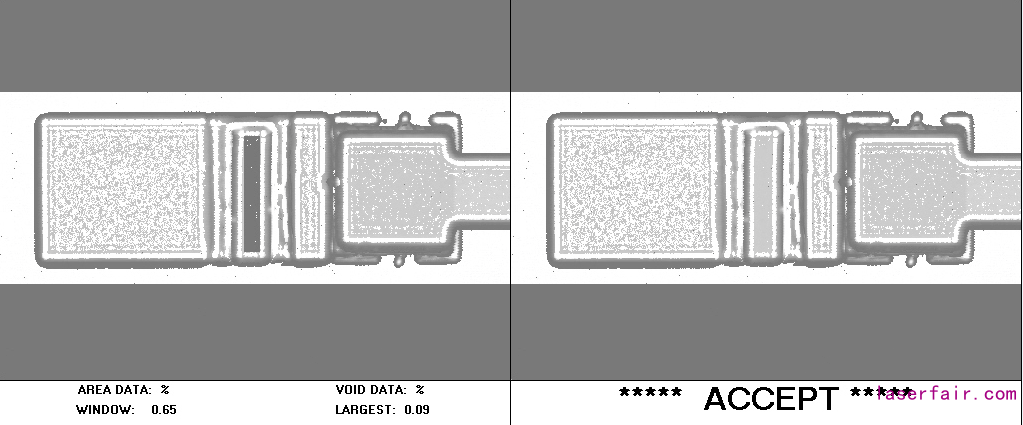

??C-mount空洞測試的Sonoscan結果

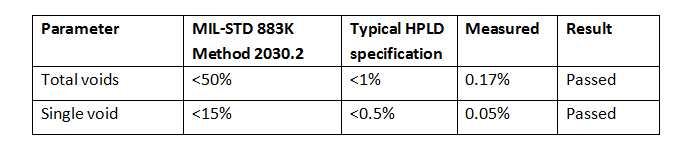

??空洞百分比的結果總結體現在表4中。貼片后空洞百分比超過了MIL-STD 883K方法2030.2規范，達到了更嚴格的HPLD指標。
??D. Laser Bar on Submount 激光Bar條到基板的封裝
??本節概述了使用MRSI-H-LD全自動貼片機進行HPLD bar條封裝結果。用預沉積的AuSn焊料將HPLD bar條樣品貼裝在CuW基座上。HPLD bar條尺寸為10mm x 2mm x130μm(L xW x H)，CuW底座尺寸為10.6mm x 4.0mm x 0.25mm(L xW x H)。
??MRSI-H-LD設計了一種自平衡的吸頭，通過在整個貼片表面上施加均勻的壓力來降“低微”笑曲線效果，從而保持了激光芯片與基板的準確共面。圖5顯示了已封裝的激光bar條的平面度輪廓。在發出激光出射的前端面邊緣處，平坦度在130μm±1μm的范圍內，機械“微笑”曲線在<2μm范圍內，這對于AuSn共晶貼片是可接受的。低微笑曲線可提供更高的光束質量，因此是所有高功率應用的關鍵指標[4]。

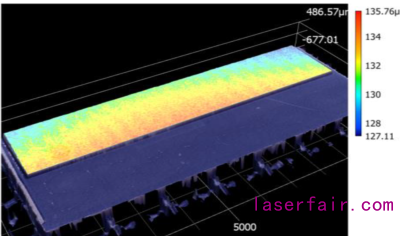

??Figure 5: 用VR5000 3D表面輪廓儀測量的HPLD bar條的平坦度輪廓(由Keyence提供)
??在LD bar的整個長度上的線性偏移或偏邪是一個重要的參數指標，因?yàn)長D bar 的聚焦光束大小將因該偏移而變化[4]。 通常，laser bar的邊緣到邊緣的線性偏移應小于5μm。 根據實驗結果，線性偏移測量值為3.8μm(3σ)，完全在規定范圍內。
??5. 總結
??實驗結果表明，MRSI-H-LD貼片機為解決HPLD的所有管芯貼片工藝難題提供了一個很好的解決方案。機器玻璃芯片精度為<1 μm @ 3 sigma，優于規格的1.5 μm @ 3 sigma，COS和 C-mount貼片的懸伸分別小于4和4.3 μm，而且Bar條的線性偏移為3.8 μm (優于
??參考文獻：
??1. Victor Rossin, et. al, “Chapter 5: Laser Diode Basics and Single-emitter performance”, High-Power Laser Handbook, Injeyan, Goodno -McGraw Hill, 2011.
??2. Hans-Georg Treusch, Rajiv Pandey, “Chapter 6: High-Power Diode Laser Arrays”, High-Power Laser Handbook, Injeyan, Goodno -McGraw Hill, 2011.
??3. Xingsheng Liu, et. al, “Chapter 4: Thermal Stress in High Power Semiconductor Lasers” Packaging of High Power Semiconductor Lasers, Springer Science, 2015
??4. Peter Loosen, Alexander Knitsch “Chapter 4: Incoherent Beam Superposition and Stacking” High Power Diode Lasers: Technology and Applications,– Springer Science Series, 2007
來源 ： Laser Focus World 發布時間 : 2020-04-16
激光加工技術加速了鈑金車間生產自動化的進程
幾乎在激光誕生的同時，1962年美國Unimation公司推出首臺工業機器人。此后，機器人技術經歷了一系列不斷的發展過程。直到20世紀90年代全球信息化浪潮風起云涌，計算機技術、微電子技術、網絡技術和先進制造技術等快速進步，工業機器人技術也得到了飛速發展。它具有重復性精確生產特征，適應制造業中規?；可a(chǎn)要求，裝配在生產線上代替人工作業，不僅解除了工人的繁復勞動，而且提高了生產質量。它可以流動作業，適應個性化生產需求。目前工業機器人技術日趨成熟，已經成為一種標準設備而廣泛應用于工業界。
近年來激光技術飛速發展，涌現出可與機器人柔性耦合的光纖傳輸?shù)母吖β使I(yè)型激光器。先進制造領域在智能化、自動化和信息化技術方面的不斷進步促進了機器人技術與激光技術的結合，特別是汽車產業的發展需求，帶動了激光加工機器人產業的形成與發展。
從20世紀90年代開始，德國、美國、日本等發達國家投入大量人力物力進行研發激光加工機器人。進入2000年，德國KUKA，瑞士的ABB，日本FANUC等機器人公司均研制激光焊接機器人和激光切割機器人的系列產品。目前在國內外汽車產業中，激光焊接機器人和激光切割機器人已成為最先進的制造技術，獲得了廣泛應用。
德國大眾汽車、美國通用汽車、日本豐田汽車等汽車裝配生產線上，已大量采用激光焊接機器人代替?zhèn)鹘y(tǒng)的電阻點焊設備，不僅提高了產品質量和檔次，而且減輕了汽車車身重量，節約了大量材料，使企業獲得很高的經濟效益，提高了企業市場競爭能力。在中國，一汽大眾、上海大眾汽車公司也引進了激光機器人焊接生產線。目前有沈陽新松機器人公司涉足激光切割和焊接機器人制造領域。
隨著激光直接制造和再制造技術的發展，面對航空航天、冶金、汽車等行業快速原型和快速制造的需求，從2002年起，國際上開始研發激光熔覆機器人。我國是世界上最大的發展中國家，擁有千萬套國產大型貴重裝備和進口高精尖的昂貴設備，現場快速修復有廣闊的市場需求。天津工業大學在天津市科技支撐計劃和國家自然科學基金資助下，開展了激光再制造機器人的研究。
鈑金車間傳統的加工方式是采用剪板、沖裁和折彎的工藝流程。其中沖裁工藝流程需要大量的模具，而在鈑金車間中的沖裁具有少切削及無切削的工藝特征，十分重要。這樣在一個產品加工完成之中一般會需要配備幾十套，有的產品可能會需要上百套的模具。時間上模具本身需要一定的設計和制造周期，而產品還要有一定的試制周期，這樣就造成耽誤了大量的時間，從經濟角度來說，配備大量的模具，產品的成本就很相應的提高，造成成本的浪費。所以在整個市場競爭激烈的環境下，就急需一種新的加工方法取而代之。
綜合上述的原因，激光加工技術便在鈑金車間中應運而生，激光加工技術的最大特點是無需模具便可加工，采用激光加工落料省去了大量模具的使用，而且激光加工機器人的加入使得車間生產進入自動化，使生產時間和產品成本縮短降低，更好的在市場中取的優勢，非常有利于多種類小批量的產品生產，及之后的大批量的產品生產。
來源 ： 電子說 發布時間 : 2020-04-15
歐洲科研團隊推出發光硅鍺合金，使硅激光器觸手可及
根據CSC化合物半導體消息，來自埃因霍溫技術大學(TU/e)和慕尼黑技術大學(TUM)的一個團隊目前已成功開發出發光的硅鍺合金。因此，能夠集成到當今芯片中的硅激光器的開發是第一次觸手可及。
??在過去的半個世紀里，研究人員試圖制造硅基或鍺基激光器，但沒有成功。硅通常在立方晶格中結晶。這種形式不適合把電子轉換成光。
??埃因霍溫技術大學的研究人員與慕尼黑技術大學、杰納大學和林茨大學的同事一道，現已開發出由鍺和硅制成的能夠發光的合金。
??關鍵的一步是用六方晶格的鍺和硅生產鍺和合金的能力?！斑@種材料有一個直接的帶隙，因此可以自己發光，”TUM半導體量子納米系統教授喬納森·芬利說。
歐洲研究小組開發了發光硅鍺合金，其性能幾乎與InP或GaAs相當
??模板技巧
??埃里克·巴克斯和他在圖埃因霍溫的團隊早在2015年就首次生產了六角硅。他們首先用另一種材料制成的納米線生長出六角晶體結構。作為鍺硅外殼的模板，底層材料施加在其六邊形晶體結構上。
??然而，最初，這些結構不能被刺激發光。通過與慕尼黑技術大學沃爾特·肖特基研究所(Walter Schottky Institute)的同事們交換意見，他們分析了每一代人的光學特性，最終將生產工藝優化到納米線確實能夠發光的完美程度。
??巴克斯說：“與此同時，我們的性能幾乎可以與InP或GaAs相媲美?！薄Ｒ虼?，用鍺硅合金制造的、能夠集成到傳統生產工藝中的激光似乎只是一個時間問題。
??喬納森·芬利說：“如果我們能夠通過光學手段實現芯片內和芯片間的電子通信，速度可以提高1000倍?！薄４送?，光學和電子學的直接結合可以大大降低自動駕駛汽車中激光雷達芯片、醫療診斷用化學傳感器以及空氣和食品質量測量的成本。
來源 ： 訊石光通訊 發布時間 : 2020-04-13
解密智慧醫療“硬科技”，看光峰科技激光大屏如何助力戰“疫”
“新冠”疫情的突襲，讓人們更為深刻地意識到，生命健康是大事，經濟社會和各行各業的順利發展，離不開醫療健康行業奠定的堅實基礎。醫療系統作為與疫情防控工作密切相關的單位，直接承擔著各方救治和防控的重任。
疫情防控期間，依托遠程會診系統、5G傳輸、大數據、物聯網追蹤等相關手段，智慧數字技術手段為疫情大數據處理、診療會議、資源調度、信息互聯互通等方面發揮了重大作用。疫情不僅給國家醫療系統帶來了深刻的影響，且將刺激醫療系統的加快升級與變革。
那么，作為醫療系統中重要的顯示技術部分，激光顯示大屏將如何助力醫療體系升級？
實現大數據可視化，輔助醫療信息研判
本次疫情阻擊戰的背后，大數據采集、信息化分析在輔助疫情研判、創新診療模式、提升服務效率等方面正在發揮作用。
在醫療顯示系統方面，激光大屏顯示系統可擔任指揮調度、資源配置、預測預判的重要角色，高效處理包括疫情大數據發布、人員軌跡、實時追蹤在內的大數據信息，還可用于與各級政府、醫療單位的視頻會議等。下圖為常州醫療大數據中心運用光峰科技激光顯示大屏系統進行信息化運作應用場景。
該項由光峰科技設計的激光顯示大屏系統方案，具有高亮、高清、高可靠性等優勢；其強大的信號處理能力，可以通過處理后臺復雜的多路信號，實現海量信息的集中管控、高效處理、準確顯示等，包括疫情大數據發布、患者分布、人員軌跡、實時追蹤在內的大數據信息，有助于疫情防控工作高效展開，提高預警防控安全風險的能力。
（醫療大數據中心系統結構圖）
從醫療大數據中心系統結構圖可以看出，光峰科技激光顯示大屏方案通過互聯網信號傳輸，還可建立起省、市及其他各級單位的聯系，打通各單位信息傳輸通道，與各地實現信息互通互聯。在智慧城市建設高速發展的趨勢下，醫療系統的信息即時連通亦成為至關重要的一環。
疫情期間，光峰科技也運用專業技術，向深圳疾控中心提供了激光顯示大屏，助力一線抗疫防控工作的高效開展。
助力手術示教系統升級，幫助醫療人員提高業務能力
對于年輕醫生來說，現場觀摩專家做手術是非常有效的學習方式。但因?yàn)槭中g(shù)室空間有限和無菌化嚴格要求，可容納人數少，觀摩學習機會難得。而“示教室”顯示解決方案的出現，正是突破傳統手術示教空間限制，利用激光大屏與視頻采集技術來實現手術的顯示管理，以為臨床醫師提供更多的手術觀摩機會，幫助提升手術教學的精確性，且還可進行實時互動。
（示教室系統結構圖）
由光峰科技激光大屏所打造的手術示教室方案，主要用途為手術觀看及醫療培訓，最大可容納近百人同時參與，對顯示設備有高亮度、高色域、高穩定性等硬性要求。該方案通過搭建高清混合矩陣、音頻處理器、網絡管理與信號數字化功能組合，把手術信息采集轉換并傳輸?shù)郊す飧咔宕笃?。通過大屏直播，觀摩者們就能看到高清手術過程，以達到沉浸式觀摩學習、優質醫療資源實時共享等目的，全面提高醫療隊伍的專業能力。
助力醫療環境改善，加強現代醫院人文關懷
以術前麻醉室為例。對于大多數人來說，進入手術室是一件極度緊張的事情。對成人如此，對兒童更甚，甚至?xí)粝滦睦韯?chuàng)傷。
2020年初，在深圳市兒童醫院，光峰科技通過激光顯示大屏方案，把海底世界“搬”進醫院，打造了一個創意麻醉誘導間，這是激光顯示技術用于兒童醫療領域的一次有意義的嘗試，將有助力醫療環境的改善，加強現代醫院的人文關懷。
進入手術室之前，小患者將在父母陪同下來到麻醉誘導間，躺在手術推車上，仰面看到的是神奇的海底世界，當注意力被吸引瞬間，醫生也悄悄完成了術前麻醉工作。其所營造出的輕松有趣的氛圍，不但消除孩子對醫院的恐懼，提高孩子的配合度，有效緩解了患兒術前焦慮，而且增加了醫護人員的工作效率。
除此之外，激光顯示大屏還可在視頻遠程會議、遠程醫療、學術匯報等方面發揮作用。
從疫情中的數字醫療場景應用可以看出，數字化醫療服務的重要性進一步凸顯，智慧醫療時代正在加速趕來。類似激光顯示大屏系列科技力量的運用，是幫助醫療單位進行數字化高效管理的重要手段，也將有利于疫情后期城市防控體系、醫療系統在設備方面的整體提升。
來源 ： 紅刊財經 發布時間 : 2020-04-12
應用于大功率激光器單管和Bar條芯片封裝的貼片解決方案
原文發表于Laser Focus World 2020第二期2月18號，此版本與原文略有不同
??作者：MRSI Systems 周利民 limin.zhou@mycronic.com; www.mrsisystems.com.
1. Introduction 前言
??高功率激光二極管(HPLD)是當今增長最快的激光器類型之一，主要是因?yàn)殡S著光纖激光器已逐漸成為材料加工應用的首選工具，用于光纖激光的泵浦光源需求不斷增長。 HPLD還廣泛地應用于醫療領域，例如光動力療法，激光美容和外科手術，以及包括涂覆，3D打印，切割和焊接在內的直接半導體激光器材料加工。 HPLD的另一個應用領域是國防工業，其增長由定向能量武器驅動。 HPLD提供的波長范圍是400nm至2000nm，光輸出功率范圍為1W至300 + W是任何其他激光器所無法比擬的， [1]，其在最小的體積內具有最高的電光(EO)轉換效率(高達65%)。由于這些獨特的性能，HPLD可以適應其迅速增長的各種應用。根據分析師Nilushi Wijeyasinghe博士“2019-2029年激光二極管和直接二極管激光器：技術，市場&預測''的報告顯示，到2029年，激光二極管和直接二極管激光器的全球市場規模將達到139.85億美元，其中激光二極管占119.52億美元，直接二極管激光器占20.33億美元。
??2. 關鍵工藝的挑戰
??貼片工藝是HPLD制造中最關鍵的封裝步驟。 在此過程中，采用金-錫共晶貼片工藝將單管或Bar條芯片連接到散熱基板。 芯片和散熱基板之間的接合通常是使用共晶貼片技術的金錫(AuSn)焊料。 HPLD芯片可以是單管激光芯片，也可以是多管的bar條激光芯片。 貼片工藝對于HPLD產品的光學效率和現場可靠性至關重要。 下面重點介紹此關鍵過程的一些挑戰：
??高精度：
??HPLD在單管或bar條芯片的發光面與散熱器基板邊緣之間具有高精度的位置要求。 通常，貼片后結果從發光面到基板邊緣應該沒有凹陷，并且發光面的突出部分應小于5-10μm。 為此，貼片機的貼片精度通常應<±2.5μm。 而激光管芯和襯底的邊緣也可能具有<1μm的公差。 因此，機器的精度必須<±1.5μm。
??共晶質量：
??除了位置精度外，回流工藝中的溫度曲線對于HPLD貼片工藝也非常關鍵。 在共晶過程中，需要特別注意在芯片和散熱基板之間實現細微，均勻且無空洞的共晶界面，以便有效且均勻地散熱。 這就要求貼片機對整個貼片區域具有精確而均勻的共晶回流溫度控制。HPLD貼片過程需要具有快速升溫/降溫的可編程均勻共晶加熱臺，并且共晶期間的溫度必須保持穩定。 加熱階段還必須具有保護氣體覆蓋，以防止共晶表面氧化，從而獲得良好的鋟潤性，并在冷卻時形成無空洞的界面。
??共面性&無空洞：
??隨著HPLD芯片功率的增加，單管芯片變得更長，某些芯片尺寸長寬比也變得越來越大，例如長寬比>10。Bar條類的HPLD是極具挑戰性的，因?yàn)樗慕Y(jié)合表面積大，放大了鍵合后的特性缺陷，如空洞率%和Bar條傾斜角度。。 HPLD單管或bar條芯片與散熱基板之間的準確共面性也非常關鍵，因?yàn)樗鼤?huì)影響空洞率和引起應力。 因此，缺乏準確共面性會影響HPLD產品的性能和可靠性。 如果沒有良好的共面性控制，由于共晶后在bar條中形成的殘余應力，bar條可能會發生翹曲，通常被稱為“微笑”曲線[3]。 長芯片可能會產生散熱不均的情況，從而沿單管芯片長度方向產生熱應力。 在共晶回流期間，各種尺寸的單管芯片或激光bar芯片需要不同的貼合力和精確的受力控制。
??高混合&快速生產
??當前，HPLD行業處于快速發展過渡狀態，由于缺乏標準化，生產廠家必須應對需求增長和復雜多樣的產品封裝形勢。 由不同供應商設計的工業HPLD-單管芯片到基板(CoS)，和Bar條到基板(BoS)有很多變化。 HPLD封裝設計具有更多的封裝形式以適合不同的應用。因此，高混合生產是HPLD制造的又一重大挑戰。
??3. 貼片方案
??為了應對HPLD應用中的這些貼片工藝的挑戰，生產商需要一種超高精度，高速，高度靈活的全自動貼片機。 機器要求包括精度<±1.5μm，可編程力控制，共晶階段的摩擦運動(在受控力的作用下沿X，Y，Z的微小運動)等特性。 因此，貼片機供應商試圖提供更好的設備來滿足這些要求。 在這里，MRSI-H-LD 1.5μm全自動貼片機提供了很好的解決方案。
??1.5 μm High-speed Die Bonder 1.5μm高速貼片機
??MRSI設計的針對HPLD貼片工藝應用的MRSI-H-LD 1.5μm全自動貼片機， 機器精度在3Sigma下為±1.5μm。 因?yàn)橛幸恍┎⑿羞^(guò)程可以縮短機器的循環時間，CoS的 UPH通常大于150(取決于應用程序)。
??脈沖加熱臺
??MRSI-H-LD提供了獨特的脈沖加熱快速升降溫共晶臺，該加熱臺有90-95%的氮-氫混合氣體作為保護氣，可用于防止結合表面的氧化。采用化合共晶材料使貼片過程的溫度最低化，該典型溫度通常約為315℃。 加熱臺可編程至最高400°C，共晶面板上溫度均勻。MRSI-H-LD設計的是持久而穩定的加熱臺。
??閉環受力控制和可編程摩擦共晶
??MRSI-H-LD貼片機提供的是具有實時閉環力反饋和具有可調節功能的可編程焊頭，可實現對III-V族半導體器件的精細化處理，按器件類型對貼合力進行編程，這意味著每個大尺寸高功率激光芯片可以通過其獨有的編程和控制力來吸取和放置。
??MRSI-H-LD貼片機還提供特殊設計的自平衡調節吸頭工具，該工具可保持良好均勻的粘結力，并且排出空氣，減少空洞。該應用在整個芯片表面上施加均勻的粘結力，從而產生具有高芯片剪切強度的無空洞共晶貼片。這是實現準確共面的絕佳技術。
??MRSI-H-LD貼片機獨有的摩擦共晶解決方案，可以實現粘接面無空洞，解決共面難題。摩擦共晶是在將芯片放置到基板上的過程中同時對其施加垂直和橫向力的運動?？删幊痰哪Σ凉簿Х桨妇哂幸粋€(gè)應用程序庫用于客戶化定制XYZ和θ的運動參數，可根據不同的芯片和基板條件完美地共面。在任何條件下都可以實現完美的無空洞的共晶工藝。
??在一臺機器上靈活無切換的完成單管及Bar條芯片的貼片
??MRSI-H-LD貼片機具有獨一無二的獨特功能，可在運動中更換吸頭，以處理不同形狀和尺寸的部件，而無需進行設備更換或停機。該系統提供行業領先的產出量和出色的靈活性，能夠在一臺機器上完成單管芯片對基板的CoS，Bar條對基板的BoS， C-mount封裝，以及其他種類HPLD的封裝。
??4.實驗和性能結果
??以下介紹使用MRSI-H-LD貼片機的實驗和結果。以玻璃芯片檢查機器的精密性能。試驗完成了芯片對基板CoS，Bar條對基板BoS， C-mount封裝的貼片工藝。并測量了芯片鍵合關鍵位置精度結果，以及測試了空洞率的%結果和HPLD bar條芯片的平面度輪廓。
??A. 機器精度
??該實驗介紹了驗證設備精度的典型方法。玻璃芯片實驗結果是基于15個數據點的樣本量。 X和Y方向上的貼放重復性分別為<1 μm和0.5 μm(@3σ)。
??Figure 1: X和Y玻璃芯片貼放數據
??B. Chip-on-Submount (CoS)
??MRSI-H-LD貼片機還具有芯片倒裝功能，并且可以完成腔面朝上和腔面朝下的工藝。 本節介紹了腔面朝上的CoS貼片方法，以下是典型的工藝要求。 在圖2中，CoS尺寸從A(激光光發射面)到C(AuSn層表面邊緣)是激光芯片懸伸，這對于HPLD貼片非常關鍵。 10個CoS貼片結果顯示，共晶貼片后精度為<±3 μm @3σ，無凹陷，突出量<4 μm。
Figure 2: 圖中顯示了關鍵的貼片尺寸
??除了幾何位置分析之外，我們還對樣品進行了超聲掃描顯微鏡(SAM)測試，以檢測焊接界面中的空洞百分比。圖3描繪了對單管激光芯片(4mm x500μmx120μm)AuSn共晶貼片到AlN基板在Sonoscan D-9000系列C-SAM機器上拍攝的圖像。
??CoS空洞率測試的Sonoscan結果
??左圖是經過處理的圖像，右圖是使用Sonoscan D-9000 C-SAM機器測量的原始圖像，該表顯示了空洞率百分比的結果。 如表中所示，貼片后的空洞率超過了MIL-STD 883K方法2030.2規范，并且還通過了更嚴格的HPLD空洞率指標。
??貼片封裝的可重復性，準確性和空洞率是HPLD芯片貼片的關鍵性能指標，在這些性能滿足的基礎上，還必須實現快速交付。 在此示例中，采用了典型的共晶貼片工藝溫度曲線，總循環時間在23秒或> 150UPH的范圍內。
??C. 單管芯片到 C-Mount的封裝
??本節概述了在將單管LD芯片粘合到由CuW制成的 C-mount封裝上獲得的結果。 在這個實驗中，將尺寸為2mm x500μmx0.12μm的LD單管芯片貼裝到尺寸為6.35mm x 2.18mm x 6.86mm(L xW x H)帶有預沉積的AuSn焊料的 C-mount上。 從9個單管芯片貼片到C-mount上的結果表明，在3σ時芯片懸垂<4.3μm。貼片后測量關鍵的參數均在規格范圍內。
??除了貼片的精度，我們也使用SAM和Sonoscan D-9000系列測量工具測量了焊接界面中的空洞百分比。 圖4顯示了從機器拍攝的圖像。 左邊是經過處理的圖像，右邊是原始圖像，下表是空洞百分比的測量。
??C-mount空洞測試的Sonoscan結果
??空洞百分比的結果總結體現在表4中。貼片后空洞百分比超過了MIL-STD 883K方法2030.2規范，達到了更嚴格的HPLD指標。
??D. Laser Bar on Submount 激光Bar條到基板的封裝
??本節概述了使用MRSI-H-LD全自動貼片機進行HPLD bar條封裝結果。用預沉積的AuSn焊料將HPLD bar條樣品貼裝在CuW基座上。HPLD bar條尺寸為10mm x 2mm x130μm(L xW x H)，CuW底座尺寸為10.6mm x 4.0mm x 0.25mm(L xW x H)。
??MRSI-H-LD設計了一種自平衡的吸頭，通過在整個貼片表面上施加均勻的壓力來降“低微”笑曲線效果，從而保持了激光芯片與基板的準確共面。圖5顯示了已封裝的激光bar條的平面度輪廓。在發出激光出射的前端面邊緣處，平坦度在130μm±1μm的范圍內，機械“微笑”曲線在<2μm范圍內，這對于AuSn共晶貼片是可接受的。低微笑曲線可提供更高的光束質量，因此是所有高功率應用的關鍵指標[4]。
??Figure 5: 用VR5000 3D表面輪廓儀測量的HPLD bar條的平坦度輪廓(由Keyence提供)
??在LD bar的整個長度上的線性偏移或偏邪是一個重要的參數指標，因?yàn)長D bar 的聚焦光束大小將因該偏移而變化[4]。 通常，laser bar的邊緣到邊緣的線性偏移應小于5μm。 根據實驗結果，線性偏移測量值為3.8μm(3σ)，完全在規定范圍內。
??5. 總結
??實驗結果表明，MRSI-H-LD貼片機為解決HPLD的所有管芯貼片工藝難題提供了一個很好的解決方案。機器玻璃芯片精度為<1 μm @ 3 sigma，優于規格的1.5 μm @ 3 sigma，COS和 C-mount貼片的懸伸分別小于4和4.3 μm，而且Bar條的線性偏移為3.8 μm (優于<5 μm規格)。空洞率%結果表明，MRSI-H-LD貼片機可以實現無空洞的共晶工藝。 CoS，COC，BoS的所有封裝都可以在一臺機器上完成。 典型的單管激光芯片到基板(CoS)的UPH> 150。 MRSI-H-LD貼片機獨特的功能組合為大批量和高混合HPLD封裝生產提供了完美的貼片解決方案。
??參考文獻：
??1. Victor Rossin, et. al, “Chapter 5: Laser Diode Basics and Single-emitter performance”, High-Power Laser Handbook, Injeyan, Goodno -McGraw Hill, 2011.
??2. Hans-Georg Treusch, Rajiv Pandey, “Chapter 6: High-Power Diode Laser Arrays”, High-Power Laser Handbook, Injeyan, Goodno -McGraw Hill, 2011.
??3. Xingsheng Liu, et. al, “Chapter 4: Thermal Stress in High Power Semiconductor Lasers” Packaging of High Power Semiconductor Lasers, Springer Science, 2015
??4. Peter Loosen, Alexander Knitsch “Chapter 4: Incoherent Beam Superposition and Stacking” High Power Diode Lasers: Technology and Applications,– Springer Science Series, 2007
來源 ： 訊石光通訊網 發布時間 : 2020-04-11
中科院研究基于全固態激光器的諧振光束無線充電技術
把能量發射器裝在吸頂燈上，整個房間隨處可以給手機、平板、手提、投影儀等設備隔空充電？最近，上?？茖W(xué)家將這種近乎科幻的能量傳輸方式的雛形，帶到了現實中。未來，隨著技術不斷發展成熟，除了有望應用于室內環境中的電子設備之外，該技術還可能在室外環境中，用于為行駛中的無人機、汽車等設備無線充電，甚至還可以用于為惡劣環境中的電子設備供電。
4月9日消息，中國科學院上海光學精密機械研究所強場激光物理國家重點實驗室與同濟大學電子與信息工程學院研究人員合作，開展了基于全固態激光器的諧振光束無線充電技術研究，實現了2瓦電功率、2.6米的無線能量傳輸，并研究了能量傳輸范圍內的能量傳輸效率。
物聯網、航空航天、消費電子等技術的蓬勃發展對電子設備的高性能、可移動、易便攜等性能提出了越來越高的要求，從而使電子設備的電池容量和供電之間的矛盾也越來越顯著。在使用中，需要隨身攜帶充電線和尋找充電插座為電子設備的使用帶來了很多的不便。因此，為電子設備提供隨時隨地?zé)o線能量傳輸?shù)募夹g(shù)受到了研究者的廣泛關注。
現有的無線能量傳輸技術主要有兩種，都存在各自的短板：
一種是近場無線能量傳輸，其技術主要有磁感應和磁共振。現在常見的電動牙刷、電動剃須刀、智能手機等電子設備通常采用磁感應技術進行充電。由于近場無線能量傳輸技術的有效充電距離很短，因此在使用時需要將電子設備緊貼在無線充電底座上，而無線充電的底座仍需要通過線纜連接到插座上。
另一種是遠場無線能量傳輸，技術主要有射頻、超聲波、激光等。但是由于輻射安全限制，現有的遠場無線能量傳輸技術能安全傳輸?shù)墓β瘦^低，或者只能在無安全要求的條件下使用。因此，現有的無線傳能技術均無法同時實現安全、遠距離、高功率的無線能量傳輸。

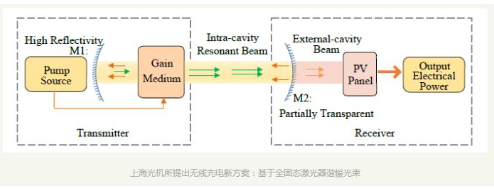

在該項研究中，研究人員提出利用全固態激光的腔內光作為無線能量傳輸媒介的諧振光束充電技術，可以安全的傳輸數瓦的無線功率到數米的距離。
據相關研究人員介紹，諧振光束充電技術具有本征安全性。一方面，傳輸通道內一旦有異物遮擋可以自動切斷能量的傳輸；另一方面，傳輸通道外的生物不會受到電磁波的輻射。
除此之外，諧振光束充電系統還可實現自動對準和同時多路輸出。

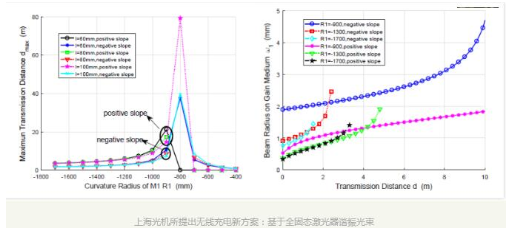

研究人員提出了諧振光束充電能量傳輸通道的解析模型和分析了諧振光束充電系統的連續、穩定運轉條件以及工作距離內的能量傳輸效率；建立了諧振光束系統的測試平臺，在輸出光功率為10.18W的條件下，實現了2W的電功率傳輸?shù)阶钸h(yuǎn)2.6m的距離；在實驗和理論上對諧振光束充電系統的傳輸距離、傳輸效率、輸出電功率等性能進行了評估。
以手機充電為例，利用諧振光束充電技術，可以將發射機布置在距離接收機數米的位置處（例如室內的頂燈位置），同時可以將接收器集成到手機殼中，此時只要將手機放置于發射機的有效覆蓋范圍內即可實現能量傳輸，不再需要將手機放置在特定的充電器上，也不需要連接線纜。
通過進一步提升接收機的可移動性，該技術有望應用于室內環境中的電子設備，例如手機，筆記本電腦，投影儀等設備的無線充電。以及室外環境中可以用于為行駛中的無人機，汽車等設備無線充電。還可以用于為惡劣環境中的電子設備供電。
隨著物聯網技術的發展，物聯網設備的電量供給成為制約物聯網發展的障礙之一。物聯網設備的電池容量和供電之間的矛盾也愈加顯著。因此，為物聯網設備提供隨時隨地?zé)o線能量傳輸?shù)募夹g(shù)受到了研究者的廣泛關注?，F(xiàn)有的無線能量傳輸技術主要有兩種：近場無線能量傳輸與遠場無線能量傳輸。近場無線能量傳輸技術主要有磁感應和磁共振。遠場無線能量傳輸技術主要有射頻、超聲波、激光等。但是由于技術限制，現有的無線傳能技術均無法同時實現安全、遠距離、高功率的無線能量傳輸。
來源 ： 電子說 發布時間 : 2020-04-10
上海光機所在微納多色激光研究領域取得重要進展
近日，中國科學院上海光學精密機械研究所微結構與光物理研究團隊與南京曉莊學院、中科院上海高等研究院等研究機構合作，在微腔調制寬帶可調諧激光研究領域取得重要進展。實現一種新型寬帶隙可調諧CsPbCl3-3xBr3x納米線狀微腔，并利用密度泛函理論與動力學實驗解析了該材料離子交換的動力學特征及其內在化學機理，基于微腔規則的幾何結構及寬帶隙調節特性，在單個微腔上成功實現高品質、寬帶可調諧微納激光輸出。相關成果于3月1日發表于國際著名期刊《納米能源》（Nano Energy）。
具備寬帶可調諧特性的納米線微納激光光源在微型光電子器件方面具有重要應用前景。但是，受制于納米線的窄增益區間，現行研究大多依賴于單個器件上集成多根納米線實現寬帶可調諧激光輸出，這極大地阻礙了光電子器件的進一步小型化和集成化。近年來，由于其具備吸收系數高、熒光產率高、光譜調諧范圍大等特性，鈣鈦礦材料備受關注。諸多研究表明，相比于傳統光學材料，鈣鈦礦納米線微納激光具備高品質、低閾值、寬帶可調諧特性。然而，受制于鈣鈦礦材料柔軟的晶格特性，單根鈣鈦礦納米線很難實現寬帶可調諧激光輸出。因此，需要探索新的制備方案和機理，以優化鈣鈦礦納米線的形貌結構、晶體質量以及增益區間，從而實現寬帶可調諧的微納激光輸出。
圖為:微腔調制的寬帶可調諧微納多色激光
在該項研究中，研究人員首先通過改進的化學氣相沉積技術制備了高質量鈣鈦礦納米線狀微腔，然后基于陰離子固相遷移反應在單根納米線上成功實現了寬帶隙可調熒光發光。結合密度泛函理論，研究人員解析了鈣鈦礦納米結構中陰離子遷移的原子路徑，揭示了離子遷移的基本過程并闡明其離子遷移的來源——小的離子遷移激活能，為材料離子遷移、相分離及光學性質的研究奠定了堅實的理論及實驗基礎。動力學實驗進一步佐證了理論結果，隨著反應時間的變化，單根納米線歷經三個主要過程：首先，由發光一致的納米線逐漸變化為帶隙可調納米線；然后，納米線整體帶隙可調，但是其帶隙隨著反應時間增加而減小；最后，納米線被整體同化，轉化為發光一致的納米線，但整體發光波長較開始階段紅移。實現的納米線狀微腔具備規則的幾何結構、光滑的表面及寬帶可調諧特性，可同時作為增益介質及光學微腔，進而實現單根納米線寬帶可調諧激光輸出，實驗上成功獲得了480-525 nm的寬帶可調諧微納多色激光。
該項研究解析了鈣鈦礦納米結構中離子遷移的原子路徑、基本過程、動力學特征及化學機制，并利用單根納米線狀微腔實現了寬帶可調諧激光輸出，為分析鈣鈦礦材料離子遷移與光電性能的聯系等提供了堅實的理論及實驗基礎，進一步推進了高品質寬帶可調諧微納多色納米激光器的研究進展。
相關工作得到了國家自然科學基金委、上海市青年拔尖等項目的支持。
來源 ： 上海光機所 發布時間 : 2020-04-09
