世界獨此一家 激光器“心臟”挑戰光玻璃世界極限
上百束微弱的激光，經過一道道玻璃之后，能量會放大1萬億倍。最終，它們將匯聚到一點，點燃人造“小太陽”———激光慣性約束聚變裝置，有望實現人類源源不斷獲得清潔能源的終極夢想。
要得到這足以引發氫同位素核聚變的強大激光，就必須研制出能為激光輸送能量的釹玻璃，它是大功率激光器的“心臟”。中科院上海光機所的一群科學家，為實現這個夢想，默默努力了半個世紀。
如今，他們已經是國際上唯一掌握制作大尺寸高性能激光釹玻璃全過程工藝的團隊。昨天，他們捧得了2016年度上海市技術發明特等獎。
釹玻璃“賦能”讓激光足以引發聚變反應
釹玻璃研究歷經半個世紀，經歷了4次技術迭代，走出了兩位中科院院士。團隊成員始終懷揣著一個信念：再難，也要做出來!
1焦耳的能量，可以讓1瓦的燈泡正常發光1秒。1納焦耳，只有1焦耳的十億分之一，這個能量級別的激光，微弱得幾乎無法察覺。然而，經過一兩千片吸收了能量的釹玻璃“賦能”，這束微光將強大到引發聚變反應。
“釹玻璃很奇特，在氙燈的照射下，釹離子會吸收光的能量，從低能狀態躍遷到高能狀態?！扁S玻璃項目負責人、光機所研究員胡麗麗解釋，當激光穿過能量滿滿的釹玻璃時，就會吸收玻璃中的能量而變強，“數千片激光釹玻璃在裝置中，反復為激光‘接力’，最終讓激光達到科學家的需求?！?br style="word-break: break-all; text-size-adjust: none; margin: 0px;"/> 這強大的激光，可以助力科學家進行高能量密度物理基礎研究，創造了激光瞬時輸出功率世界紀錄的浦東張江超強超短激光裝置中，也用到釹玻璃陣列；激光釹玻璃也可用于聚變研究，我國的“神光”裝置就是世界上性能最好的聚變“點火器”之一。
從1964年起，上海光機所就開始了釹玻璃的研究，并走出了干福熹、姜中宏兩位中科院院士，團隊成員目前穩定在80多人。從第一代硅酸鹽釹玻璃，到現在磷酸鹽釹玻璃，整整經歷了4次技術的代際提升。胡麗麗說，與硅酸鹽釹玻璃相比，磷酸鹽釹玻璃十分“嬌氣”：使用時，溫度、濕度都要精準控制，不然玻璃會發霉，熔煉時也非常困難，“可它的能量放大能力是硅酸鹽釹玻璃的10倍，大功率激光裝置離不開它?！?br style="word-break: break-all; text-size-adjust: none; margin: 0px;"/> 再難，也要做出來!沒有它，我國激光科學沖擊世界前沿將只能是紙上談兵。
制造工藝全掌握世界獨此一家
“攻克”兩個字的背后，是徹夜難眠的思索、一次次失敗之后從頭再來、無數個緊急會議和被放棄的休息日。伴隨結婚生子的人生歷程，年輕人把要攻關的技術當成了另一個孩子。
磷酸鹽釹玻璃為何難造?它要同時滿足28個技術參數，幾乎每一個都是一道難跨越的坎：高純度的原料既容易吸水，又“性格”活潑，連生性“懶惰”的白金都會被它“拉”下馬。而激光釹玻璃中，又容不得雜質的存在。大功率激光裝置動輒需要上千片釹玻璃，它們必須規格性能一模一樣，才能讓兩三百路激光最終精準匯聚到僅有毫米量級的靶點上。
按照傳統方法，熔煉出一片釹玻璃平均需要兩天。早在上世紀90年代，美國、日本、德國3家公司共同投入研發，花了6年時間，掌握了釹玻璃連續熔煉技術。
“中國買不到國外的釹玻璃，也得不到相關技術，國外對我們禁運?！焙慃愓f，要讓中國科研走到世界最前端，只有自己突破這個“卡脖子”的難關。
2002年，在國家科技重大專項的支持下，胡麗麗率領團隊，開始了攻克釹玻璃的連續熔煉技術的征程。
“這真是太難了!”胡麗麗說，它挑戰了光學玻璃連續熔煉的極限，尺寸大、指標要求多且極高。
除水、除白金、除雜質……每道關口都得花上兩三年才能攻克。而這“攻克”兩個字的背后，則是徹夜難眠的思索、一次次失敗之后從頭再來、無數個緊急會議和被放棄的休息日?！罢麄€(gè)團隊連續7年，連春節假期都放棄了?！焙慃愓f，只有當約1米長、半米寬的紫紅色玻璃走下生產線并檢測合格時，大家的心里才會生出一絲輕松。
純凈的紫紅色玻璃，包裹著一圈淡綠色的玻璃包邊，釹玻璃美得應該放在少女梳妝臺前。然而，在專業人士眼中，那是一個完整的光學器件———連粘結兩種玻璃用的膠水，都必須嚴格符合釹玻璃的技術參數。
項目第二完成人、光機所正高級工程師陳樹彬解釋，釹玻璃在接收能量之后，會產生一些雜亂的光散射，包邊玻璃不僅要能吸收“雜光”，還要能消除應力，不然釹玻璃就會碎裂。
每一個細小之處，都決定著整個研制過程的成敗?！斑@個團隊里，好多小伙子一畢業就加入進來，十幾年鉆在一門技術里，真是做到了極致?！焙慃愓f，有些人年紀輕輕就已經花白了頭發，“伴隨結婚生子的人生歷程，他們把自己要攻關的技術當成了另一個孩子?！?br style="word-break: break-all; text-size-adjust: none; margin: 0px;"/>連續穩定支持安心攻克難關
讓團隊倍感欣慰的是，這么多年來，從沒有為經費和實驗場地發過愁。有了安心做科研的環境，才能做成這件大事。
走進光機所嘉定北區的一幢大樓，世界上唯一一條大口徑高品質釹玻璃連續熔煉生產線，正在為下一次開工做準備。這條生產線一年可產出釹玻璃1200片。陳樹彬說，與手工單片制作釹玻璃的時代相比，現在的生產效率提升了10倍，成品率也大幅提升。
數年前，國際上已有機構找到光機所，希望購買產品?！爱?dāng)他們知道中國一家科研機構就掌握了全套生產工藝，產品指標全優，除了佩服，還是佩服。”光機所科研處處長賀洪波說，釹玻璃的直接銷售額目前已達3.76億元，它在高技術領域所打開的局面，其影響深遠是難以估量的。
胡麗麗感覺非常欣慰的是，在國家科技重大專項、國家工信部、上海市經信委的支持下，這么多年來，團隊從沒有為經費發過愁?！肮鈾C(jī)所也盡可能優先為我們提供更好的實驗場地?！彼f，有了安心做研究的環境，才能做成這件大事。
發布時間 : 2017-11-24
谷歌展示新版無人駕駛系統：把激光雷達成本降低了90%

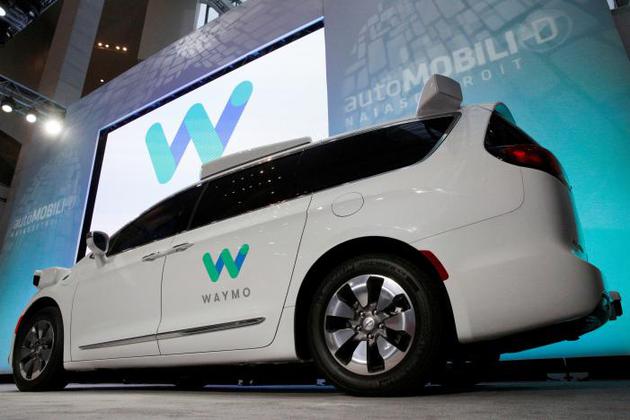

北京時間1月9日早間消息，谷歌上周日在底特律車展的一場預展中披露了應用在克萊斯勒Pacifica中的最新無人駕駛系統，并表示這項技術比以往更可靠，價格也更低廉。
此次展示來自谷歌Waymo部門負責人約翰·克拉夫西克（John Krafcik）。該公司一直在尋找合作伙伴與之共同開發無人駕駛技術，并將其應用到真車中。但目前為止只與菲亞特-克萊斯勒展開了合作，豐田汽車也有望與之達成協議。
克拉夫西克表示，Waymo最新的無人駕駛硬件和軟件整合了一系列新的傳感器，包括升級的視覺系統、雷達和激光雷達等，這都是由谷歌自行開發和生產的。
克拉夫西克表示，Waymo已經將激光雷達成本降低了90%，單價約為7500美元。作為該項技術的主要外部供應商，Velodyne Lidar和Quanergy Systems都曾經表示，他們正在開發體積更小的固態激光雷達組件，最終價格將降至200美元甚至更低。
Waymo目前正在測試無人駕駛汽車，包括一些經過改造的雷克薩斯RX450和谷歌自己的Firefly原型車。這些車不到8年時間行駛里程就接近250萬英里，主要都在城市街道上行駛。
克拉夫西克表示，Waymo計劃本月在加利福尼亞和亞利桑那的公共道路上測試帶有無人駕駛功能的Pacifica。他并未透露這套系統將于何時安裝到量產車中。
德爾福和Mobieye曾經表示，他們合作開發的無人駕駛系統將從2019年開始面向汽車廠商出售。
福特、通用汽車和寶馬也都表示將于2021年推出無人駕駛汽車。
發布時間 : 2017-11-24
激光-電弧復合焊接技術在造船上的應用進展
陳長軍、張敏、王曉南、胡增榮、孫茜
蘇州大學激光加工中心 江蘇 蘇州 215021
1 引言
1.1 復合焊的優點
激光具有高亮度、高方向性、高單色性、高相干性及特殊的空間分布特性等優點，可獲得高達1011W/cm2的聚焦功率密度，其巨大的能量集中在非常小的范圍內，能迅速將材料局部升溫至極高的溫度，并能以較高的冷卻速度進行冷卻，因此激光加工技術已成為一種無與倫比的材料加工方法[1]。激光材料加工技術在工業領域應用的廣泛程度，已然成為衡量一個國家工業水平高低的重要標志。激光焊接技術與傳統焊接技術相比，具有焊縫深寬比高、熱影響區窄、焊接接頭質量佳、生產效率高等突出優點，因此逐漸得到科研人員及企業的關注。常見的激光焊接技術包含單純激光焊接、激光填絲焊接和激光-電弧復合焊接（Hybrid Laser Arc Welding）。由于激光和熔化極氣體保護焊（Gas metal Arc Welding, GMAW）能加速焊接工藝，降低成本，并提高焊接質量。所以激光焊接和復合焊在汽車制造、航空航天領域中已經得到了廣泛的應用。但在造船行業中應用還不是很普遍，尤其是在中國的造船上，還在大量的使用人力進行焊接，不僅污染環境、而且勞動強度大、危害比較大、精度和效率也無法保證。
激光復合焊結合了激光焊和MAG焊或其它氣體保護焊兩種技術的優勢。復合焊主要的優點是：焊接穿透的深度深而且焊道窄，焊接速度快，熱輸入低，熱影響區小，熱變形??；焊縫質量高，外觀佳，物理性能好，返工率低，焊縫底部控制好，可實現單面焊雙面成形。并且確保了焊縫的金屬結構與機械屬性。
閱讀全文，點擊鏈接：http://www.laserfair.com/newebook/201611/index.php#page/3
參考文獻
[1]Liu Shunhong. Laser Manufacturing Technology[M]. Wuhan: Huazhong University of Science and Technology Press, 2011, 1~4.
劉順洪. 激光制造技術[M]. 武漢：華中科技大學出版社, 2011, 1~4.
[2]W. Xu, D. Westerbaan, S.S. Nayak, et al.. Tensile and fatigue properties of fiber laser welded high strength low alloy and DP980 dual-phase steel joints [J]. Materials and Design, 2013, 43: 373~383.
[3]W. M. Steen. Arc augmented laser processing of materials [J], Journal of Applied Physics, 1980, 51(11): 5636~5641.
[4]Xiao Rongshi, Wu Shikai. Progress on Laser-arc hybrid welding[J], Chinese Journal of Lasers, 2008, 35(11): 1680~1685.
肖榮詩, 吳世凱. 激光-電弧復合焊接的研究進展[J], 中國激光, 2008, 35(11): 1680~1685.
[5]Ji Yipeng, Chen Jiaqing, Jiao Xiangdong, et al.. Laser-arc hybrid welding technology[J], Welding Technology, 2009, 38(12): 1~7.
姬宜朋, 陳家慶, 焦向東等. 激光-電弧復合熱源焊接技術[J], 焊接技術, 2009, 38(12): 1~7.
[6]Cui Li, Zhang Yanchao, He Dingyong, et al.. Research progress of high power fiber laser welding[J], Laser Technology, 2012, 36(2): 154~159.
崔麗，張彥超，賀定勇等.高功率光纖激光焊接的研究進展[J], 激光技術, 2012, 36(2): 154~159.
[7]X.N. Wang, L.X. Du, H.S. Di, et al.. Effect of deformation on continuous cooling phase transformation behaviors of 780MPa Nb-Ti ultra-high strength steel[J], Steel Research International, 2012, 82(12): 1417~1424.
[8]Song Yongjun, Wang Xiaonan, Xu Zhaoguo, et al.. Development of 700MPa grade ultra-high strength heavy duty automobile carriage strip[J], Journal of Mechanical Engineering, 2011, 47(22): 69~73.
宋勇軍, 王曉南, 徐兆國等. 700MPa級超高強重載汽車車廂板的研制[J], 機械工程學報, 2011,
47(22): 69~73.
[9]Li Xiaoyan, Wu Chuansong, Li Wushen. Study on the progress of welding science and technology in China[J], Journal of Mechanical Engineering, 2012, 48(6): 19~30.
李曉延, 武傳松, 李午申. 中國焊接制造領域?qū)W科發展研究[J], 機械工程學報, 2012, 48(6): 19~30.
[10]Liu Jichang, Li Lijun, Zhu Xiaodong, et al.. Discussion on laser welding combined with other heat resources[J], Laser Technology, 2003, 27(5): 486~489.
劉繼常, 李力鈞, 朱小東等. 試析幾種激光復合焊接技術[J], 激光技術, 2003, 27(5): 486~489.
[11]S. Katayama, Y. Kawahito, M. Mizutani. Latest progress in performance and understanding of laser welding[J], Physics Procedia, 2012, 39: 8~16.
[12]C. M. Allen. A brief review of recent developments in laser welding processes for ferritic pipe steels[J], Australasian Welding Journal, 2007, 52(4): 21~22.
[13]Steve Shi, David Howse. Laser welding and laser--MAG compound welding of shipbuilding[J], Electric Welding Machine, 2007, 37(6): 32~39.
石功奇, David Howse. 船用鋼結構的激光焊接以及激光-MAG復合焊接[J], 電焊機, 2007, 37(6): 32~39.
[14]Huang Jian, Gao Zhiguo, Cai Yan, et al.. High power CO2 laser welding of shipbuilding steel[J], Electric Welding Machine, 2008, 38(3): 7~11.
黃堅, 高志國, 蔡艷等. 船用鋼板的高功率CO2激光焊接[J], 電焊機, 2008, 38(3): 7~11.
[15]J.M. Ni, Z.G. Li, J. Huang, et al.. Strengthening behavior analysis of weld metal of laser hybrid welding for microalloyed steel[J], Materials and Design, 2010, 31(8): 4876~4880.
[16]D. Petring, C. Fuhrmann, N. Wolf, et al.. Investigations and applications of laser-arc hybrid welding from thin sheets up to heavy section components[A]. 22nd International Congress on Applications of Lasers and Electro Optics[C]. Congress proceedings, 2003: 1~10.
[17]S.H. Zhang, Y.F. Shen, H.J. Qiu. The technology and welding joint properties of hybrid laser-TIG welding on thick plate[J], Optics & Laser Technology, 2013, 48: 381~388.
[18]Z.J. Liu, M. Kutsuna, L.Q. Sun. CO2 laser-MAG hybrid welding of 590MPa high strength steel[J], 溶接學會論文集, 2006, 24(1): 17~25.
[19]By C. Roepke, S. Liu. Hybrid Laser arc welding of HY-80 Steel [J], Welding Journal, 2009, 88(Supplementary Issue): 159~167.
[20]By C. Roepke, S. Liu, S. Kelly, et al.. Hybrid laser arc welding process evaluation on DH36 and EH36 steel[J], Welding Journal, 2010, 89: 140~150.
[21]Zeng Xiaoyan, Gao Ming, Yan jun. Effects of shielding gas in laser-arc hybrid welding[J], Chinese Journal of Lasers, 2011, 38(6): 1~7.
曾曉雁, 高明, 嚴軍. 保護氣體對激光-電弧復合焊接的影響[J], 中國激光, 2011, 38(6): 1~7.
[22]P. Sathiya, M.K. Mishra, R.Soundararajan, et al.. Shielding gas effect on weld characteristics in arc-augmented laser welding process of super austenitic stainless steel[J], Optics & Laser Technology, 2013, 45: 46-55.
[23]G.Tani, G. Campana, A. Fortunato, et al.. The influence of shielding gas in hybrid Laser-MIG welding[J], Applied Surface Science, 2007, 253: 8050~8053.
[24]L.H. Hu, J. Huang, Z.G. Li, et al.. Effects of preheating temperature on cold cracks, microstructures and properties of high power laser hybrid welded 10Ni3CrMoV steel[J], Materials and Design, 2011, 32: 1931~1939.
[25]Hu Peipei, Wang Chunming, Hu Xiyuan. Research progress of fiber laser welding and fiber laser-arc hybrid welding[J], Welding, 2011, 7: 40~45.
胡佩佩, 王春明, 胡席遠. 光纖激光及其復合焊接研究進展[J], 焊接, 2011, 7: 40~45.
[26]M. Shin, K. Nakata. Single pass full penetration welding of high-tensile steel thick-plate using 4kW fiber laser and MAG arc hybrid welding process[J], 溶接學會論文集, 2009, 27(2): 80-84.
[27]X. Cao, P. Wanjara, J. Huang, et al.. Hybrid fiber laser – Arc welding of thick section high strength low alloy steel[J], Materials and Design, 2011, 32: 3399~3413.
[28]S. Grünenwalda, T. Seefeld, F. Vollertsen. Solutions for joining pipe steels using laser-GMA-hybrid welding processes[J], Physics Procedia, 2010, 5: 77~87.
[29]G. Turichin, E. Valdaytseva, I. Tzibulsky, et al.. Simulation and technology of hybrid welding of thick steel partswith high power fiber laser[J], Physics Procedia, 2011, 12: 646~655.
[30]M. Rethmeier, S. Gook, M. Lammers, et al.. Laser-hybrid welding of thick plates up to 32mm using a 20kW fiber laser[J], Quarterly Journal of the Japan Welding Society, 2009, 27(2): 74~79.
[31]V. Caccese, P.A. Blomquist, K.A. Berube, et al.. Effect of weld geometric profile on fatigue life of cruciform welds made by laser/GMAW processes[J], Marine Structures, 2006, 19: 1~22.
[32]Wang Qiming. Breakthroughs and developments of semiconductor laser in China[J], Chinese Journal of Lasers, 2010, 37(9): 2190~2197.
王啟明. 中國半導體激光器的歷次突破與發展[J], 中國激光, 2010, 37(9): 2190~2197.
[33]Wang Yonggang, Ma Xiaoyu. The application and present situation of lasers in the automobile industry[J], Journal of Applied Optics, 2004, 25(5): 1-2.
王勇剛, 馬驍宇. 激光在汽車工業中的發展現狀與應用[J]. 應用光學, 2004, 25(5): 1-2.
[34]UWE REISGEN。船舶制造中的激光復合焊[J]. Industrial Laser Solution，2014.10，http://www.industrysourcing.cn/article/302539。
發布時間 : 2017-11-24
綠色再制造技術在軌道交通行業的應用
胡增榮 孫茜 陳長軍 張敏 王曉南
蘇州大學 江蘇 蘇州 215137
引言
我國鐵路事業發展迅猛，截至2015年底，我國鐵路運營總里程達到12.1萬公里，其中高速鐵路運營里程超過1.9萬公里，占世界高鐵運營里程的60%[1]。顯然，伴隨著鐵路事業的發展，鐵路機車保有量也迅速增加，截至2014年末，我國的鐵路機車車輛保有量已達到20,000臺，而考慮到一定的機車報廢率，每年的機車報廢量亦足夠可觀，合理地處理這些機車車輛將至少有著環保性、經濟性兩重益處。引入再制造技術，將再制造技術與機車車輛相結合，將會是處理廢舊機車車輛及其零部件的重要選擇，其意義非常重大。
再制造是指基于機械設備全壽命周期理論，在節約、環保、優質、高效的原則下，為了改善乃至提升廢舊設備性能，以先進技術和產業化生產為手段，進行修復、改造廢舊設備的一系列技術措施或工程活動的總稱[2]。
根據鐵道部《機車報廢管理辦法》，如果機車車輛一次維修費用超過此類新車現價的60％時，應當辦理機車車輛報廢申請手續[3]，而根據NRE（National Railroad Equipment）的數據，再制造一輛機車的成本是不到新機車現價的60%，因此在經濟上具有可行性；而在機車性能上，一次再制造可以提升機車性能使之壽命延長15-20年，在性能改善上，再制造是值得的；另外一點是，機車再制造可以實現“定制化”，既可以對已經性能降低的零部件單獨處理再制造使之至少恢復原有性能，也可以對部分零部件進行維護或者更換，通過再制造技術升級性能，使再制造技術充分滿足我們的不同需求。
閱讀全文，點擊鏈接：http://www.laserfair.com/newebook/201703/index.php#page/2
發布時間 : 2017-11-24
工業機器人在激光切割領域的相關技術及應用
機器人激光切割的優勢
隨著汽車業、軍工及重工等行業的飛速發展，這些行業中的三維鈑金零部件和特殊型材的切割加工呈現小批量化、多樣化、高精度化的趨勢。工業機器人和光纖激光所組成的機器人激光切割系統一方面具有工業機器人的特點，能夠自由、靈活的實現各種復雜三維曲線加工軌跡，另一方面采用柔韌性好、能夠遠距離傳輸激光光纖作為傳輸介質，不會對機器人的運動路徑產生限制作用。相對于傳統的加工方法，機器人激光切割系統在滿足精確性要求的同時，能很好地提高整個激光切割系統的柔性，占用更少的空間，具有更高的經濟性和競爭力。
ABB機器人相關技術
與點焊、搬運等運動控制所不同的是，激光切割是基于連續工藝狀態下的運動控制，除了要求機器人具有較高的運動點的精度和重復定位精度外，還對機器人運動的軌跡即機器人的直線和圓弧軌跡插補的精度提出了很高的要求。激光切割中的倒角切割和小圓切割的精度和穩定性能夠很好的衡量機器人的運動控制能力。ABB利用自身強大的研發實力開發了一系列的高端技術，來滿足市場的需求。所開發的True Move和Quick Move技術能夠很好地解決高速情況下倒角切割的精度問題，Advanced Shape Tuning和Wrist Move技術則能夠很好地解決小圓切割的精度問題。同時，結合ABB的離線編程仿真軟件Robot Studio和良好的人機交互接口Flexpendant及人機界面，使得整個激光切割系統在滿足客戶技術要求的前提下，容易操作及管理。
1、True Move和Quick Move技術

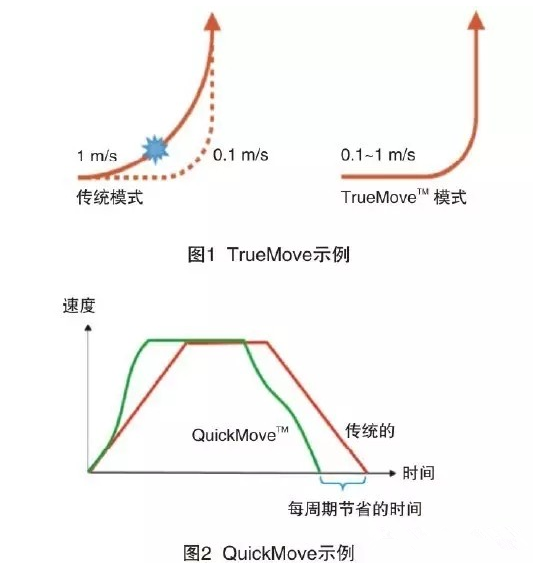

如圖1所示，傳統機器人在低速情況下實際路徑與編程路徑相吻合，但是在高速情況下做轉彎運動時，實際路徑就會偏離編程路徑?；诟呒?jí)前饋伺服控制技術的True Move極大的提升了運動控制精度，解決了機器人在高速情況下實際運動路徑偏離編程路徑的問題，真正實現了所編即所得。
如圖2所示，傳統機器人在速度上升和下降的過程中加速度保持不變，相應的完成一個動作節拍的時間也較長?；诟呒?jí)動力模型控制技術的Quick Move可以精確控制機器人的加減速度和穩定速度，通過使機器人任意時刻的加速度最大化來減少動作節拍時間。
2、Advanced Shape Tuning和Wrist Move技術
ABB開發的Advanced Shape Tuning軟件能夠補償機器人軸摩擦力功能，對機器人在走復雜的三維切割路徑時的微小抖動、共振等情況做及時、精確的補償。這些功能包含在機器人的選項中，應用時客戶只需要調用相應的功能模塊，機器人就能根據指令重復走所編程的路徑并且自動獲得各個軸的摩擦參數。
Wrist Move是使機器人在切割時1、2、3軸不動，只有機器人運動末端4、5、6軸進行運動，這就避免了1、2、3軸運動時軸摩擦力對小圓切割路徑造成的不良影響。
3、離線編程仿真和人機交互接口

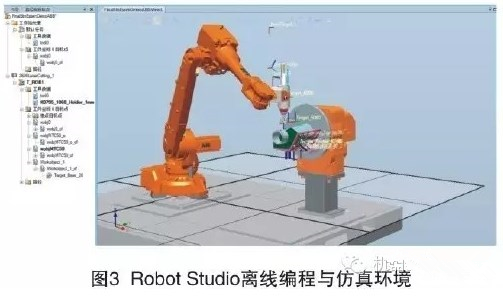

Robot Studio是ABB開發的離線編程與仿真軟件，可在電腦上完成幾乎所有的機器人編程與仿真。如圖3所示，通過Robot Studio能夠?qū)崿F(xiàn)十分逼真的模擬，并且所用的均為實際使用的機器人程序和配置文件。配合ABB Absolute Accuracy校正系統，可以使模擬結果達到很高的精度。Robot Studio還可方便地導入IGES、STEP、CATIA等主流CAD格式數據，然后依據這些精確的數據編制機器人程序。使用軟件中的AutoPath功能，僅在數分鐘之內便可自動生成跟蹤加工曲線所需要的機器人位置(路徑)，很好地解決了激光切割中復雜切割曲線無法通過示教產生的問題，大大節約了編程時間。
ABB機器人采用觸摸屏式的示教器FlexPendent，配合示教器上的搖桿和簡潔的按鍵設計，使用十分方便。同時，ABB新開發的專用切割操作軟件具有良好的激光切割人機界面，將切割參數設置、軸摩擦力調整及I/O監控等界面以圖形化、數字化等形式顯示在示教器上，界面十分友好，便于使用人員對系統進行狀態監控和操作。
相關應用案例
ABB 2600型機器人所構建的激光切割系統很好地體現了ABB機器人在激光切割應用領域相關的技術，下面以此為應用案例進行介紹。
1、 系統組成

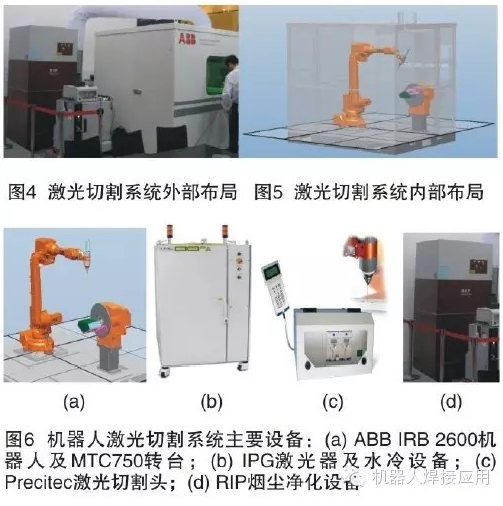

機器人激光切割系統外部布局和內部布局分別如圖4和圖5所示。整個系統主要由ABB IRB 2600機器人及MTC750轉臺(圖6a)、IPG激光器及水冷設備(圖6b)、Precitec激光切割頭(圖6c)、RIP煙塵凈化設備組成(圖6d)。
1) IRB 2600機器人具有同類產品中最高的定位精度及加速度，可確保高產量及低廢品率從而提高生產率。所切割的鈑金件安放在MTC750轉臺上。應用ABB機器人的MultiMove功能，機器人和轉臺能夠協同運動，且能達到很高的運動精度，從而保證工件的激光切割精度。
2) 激光發生器及水冷設備選用IPG公司的，型號為YLS-1000，激光最大功率為1000 W。激光采用光纖傳輸，經聚焦后作為切割熱源，使工件被照射處的材料迅速熔化，同時用與激光束同軸的高速氣流來吹除熔融物質，以形成空洞，隨著光束與材料沿一定軌跡作相對運動，從而使孔洞連續形成一定形狀的切縫，完成對工件的激光切割。
3) 激光切割頭選用Precitec公司YRC型切割頭，該切割頭除了具有用來聚焦激光的聚焦透鏡以及相應的光纖插口、水冷和氣體連接口外，還具有高度傳感器，能夠進行防碰撞保護和自動浮動調焦。該功能可以有效地提高激光切割質量。
除此之外，為了防止激光切割過程中所產生的激光輻射和煙塵污染，2600機器人和MTC750轉臺都放置在工作房?jī)?nèi)，整個加工過程在工作房?jī)?nèi)進行，用于觀察切割過程和上下料的窗口均采用特制的激光防護玻璃，產生的煙塵在加工過程中利用RIP凈化設備及時抽走，從而保證了整個激光切割系統的安全性。
2、系統特點
1) 采用ABB離線編程與仿真技術，顯著縮短了整個系統的編程和調試的時間，提高了整體生產效率。大部分機器人編程均可在Robot Studio環境下完成。首先將相關的機器人、轉臺模型，以及Precitec激光切割頭、所加工工件的三維模型導入到Robot Studio中，應用AutoPath功能根據工件形狀模型自動生成編程路徑，必要時進行路徑優化和碰撞檢測。然后通過虛擬運行機器人程序，在Robot Studio虛擬三維環境中能夠直觀的觀察機器人的運動路徑，以便進行修改和調整。最后將確定好的機器人程序下載至實際的機器人控制器中，進行少量的實際調試即可完成整個系統的機器人編程。實際生產中應用該技術，無論是投產還是換線，機器人編程均可提前準備就緒，大大降低了在生產現場調試和停機中斷生產的時間，提高了生產效率，擴大了機器人系統投資回報。
2) 采用ABB機器人True Move和Quick Move技術，最大程度地保證了機器人的運動精度和速度。同時利用Advanced Shape Tuning對2600機器人6個軸的摩擦力進行補償，提高了機器人自身運動精度，最大程度地降低了機器人運動誤差對激光切割質量的不良影響。

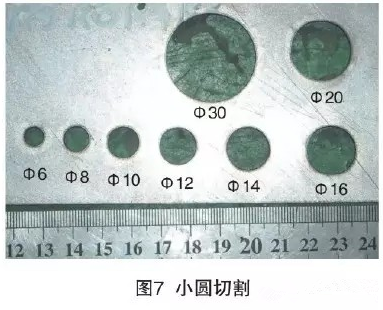

3) 高質量的激光切割效果除了要求機器人自身應具有很高的運動軌跡精度外，良好的切割工藝也是必備因素。切割工藝涉及到切割速度和加速度、激光功率、焦點位置、吹氣量等多種因素的綜合調節。圖7為工藝調整后切割出的小圓，直徑分別為Φ6，Φ8，Φ10，Φ12，Φ14，Φ16，Φ20，Φ30，可以看出切割后的小圓熱變形很小，邊緣光潔，無明顯缺陷。經測量，小圓的軌跡誤差約為0.1~0.25 mm，說明基于ABB機器人的激光切割系統具有很高的運動精度和切割精度。
結語
ABB機器人激光切割系統既具有機器人運動靈活，柔性高的特點，又具有激光切割的切割速度快、質量好、切縫窄等優點，很好地滿足了現代制造業發展的要求；同時借助ABB機器人在激光切割領域的相關技術，不僅在技術上能夠滿足復雜三維切割的要求，有助于提高工業產品的質量水平，同時降低了生產成本，能夠給企業帶來巨大的經濟效益。
